Khi hệ thống cần định lượng trên 300 lít hóa chất mỗi giờ, việc lựa chọn bơm không nên chỉ dừng lại ở câu hỏi: “Bơm có đủ lưu lượng hay không?” Một model đạt 330 L/h chưa chắc đã phù hợp nếu áp suất hệ thống, điều kiện hút, độ nhớt hay vật liệu tiếp xúc hóa chất không đáp ứng yêu cầu.

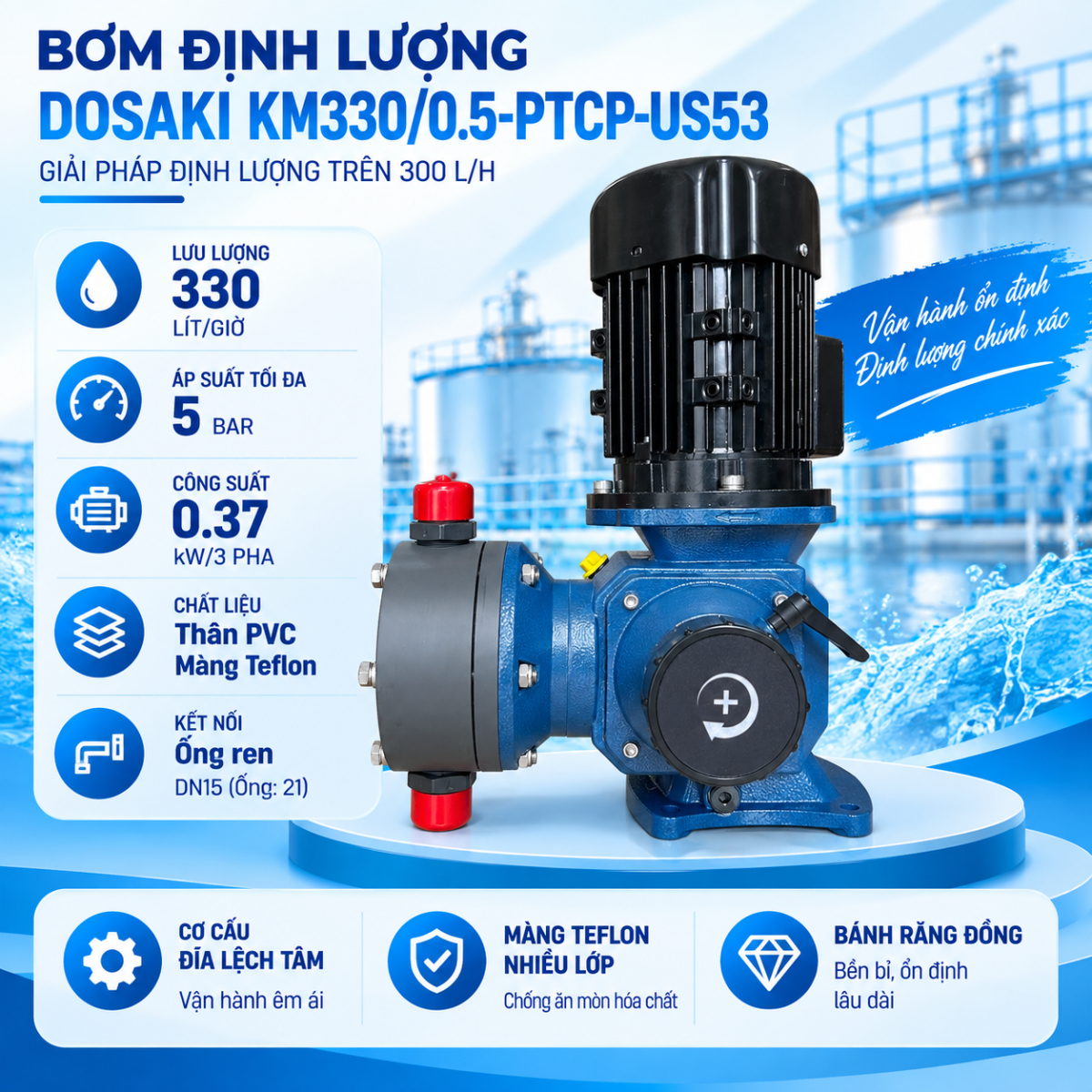

Bơm định lượng DOSAKI KM330/0.5 thuộc dòng bơm màng cơ khí KM, có lưu lượng danh định 330 L/h tại 50 Hz, áp suất tối đa 5 bar, tốc độ 144 hành trình/phút (SPM) và đường kính màng 112 mm. Đây là model đáng xem xét khi nhu cầu định lượng bước sang vùng trên 300 L/h. DOSAKI - KM Manual book(1)
Tuy nhiên, nếu hệ thống thực tế cần 300–320 L/h thì có nên chọn KM330/0.5? Nếu thường xuyên vận hành sát 330 L/h thì cần lưu ý gì? Đây mới là những câu hỏi quan trọng khi lựa chọn bơm.
Theo bảng performance của dòng KM, các thông số chính của KM330/0.5 tại tần số 50 Hz gồm: DOSAKI - KM Manual book(1)
|
Thông số |
Giá trị |
|
Model |
KM330/0.5 |
|
Lưu lượng |
330 L/h tại 50 Hz |
|
Áp suất tối đa |
5 bar |
|
Tốc độ hành trình |
144 SPM |
|
Đường kính màng |
112 mm |
|
Điều chỉnh hành trình |
0–100% |
|
Kiểu bơm |
Bơm định lượng màng cơ khí |
|
Cơ cấu truyền động |
Cơ cấu lệch tâm |
|
Thương hiệu |
DOSAKI |
Đối với dòng KM nói chung, manual công bố nhiệt độ chất lỏng làm việc 0–60°C, độ nhớt 0,3–1000 cps, chiều cao hút tối đa 2 m và độ chính xác ổn định ±1% trong vùng hành trình 30–100%. DOSAKI - KM Manual book(1)
Về vật liệu, dòng KM có các lựa chọn buồng bơm PVC, PVDF, SS304 và SS316. Vì vậy, khi mua KM330/0.5 cần kiểm tra mã cấu hình đầy đủ để xác định vật liệu thực tế thay vì chỉ nhìn vào phần KM330/0.5. DOSAKI - KM Manual book(1)
Giả sử một hệ thống xử lý nước cần châm khoảng 300 L/h hóa chất. Nếu chỉ xét lưu lượng, KM330/0.5 có khả năng danh định 330 L/h nên nằm trong vùng cần xem xét.
Nhưng thực tế có thể xuất hiện nhiều tình huống khác nhau:
Đây là lý do không nên lựa chọn bơm chỉ bằng phép so sánh đơn giản “300 < 330 nên dùng được”.
Nếu nhu cầu thường xuyên tiến sát 330 L/h, cần xem xét kỹ điều kiện vận hành thực tế và khả năng tăng lưu lượng trong tương lai. Ngược lại, chọn bơm quá lớn so với nhu cầu cũng có thể khiến bơm thường xuyên phải làm việc ở vùng hành trình thấp.
Vì vậy, cần xem xét đồng thời Q – P – khoảng lưu lượng vận hành – hóa chất – độ nhớt – vật liệu – điều kiện hút và đường ống.
Đây là điểm rất quan trọng.
Con số 330 L/h không có nghĩa rằng sau khi lắp KM330/0.5 vào bất kỳ hệ thống nào, người sử dụng cũng sẽ đo được chính xác 330 lít hóa chất mỗi giờ.
Lưu lượng thực tế còn chịu ảnh hưởng bởi:
Manual DOSAKI cũng liệt kê các vấn đề liên quan đến khí trong đường hút, van một chiều, xâm thực và điều kiện đường ống trong phần xử lý sự cố lưu lượng. DOSAKI - KM Manual book(1)
Do đó, chọn đúng model mới chỉ là bước đầu; hiệu chuẩn bơm tại điều kiện vận hành thực tế mới giúp xác định lượng hóa chất thực sự được cấp vào hệ thống.
KM330/0.5 là bơm định lượng màng cơ khí.
Theo nguyên lý được DOSAKI mô tả, quá trình truyền động có thể hiểu theo chuỗi:
Động cơ → bộ truyền bánh vít → cơ cấu lệch tâm → thanh đẩy → màng bơm.
Chuyển động quay của động cơ được bộ truyền và cơ cấu lệch tâm biến thành chuyển động tịnh tiến qua lại của thanh đẩy. Thanh đẩy tác động lên màng làm thay đổi thể tích buồng bơm. DOSAKI - KM Manual book(1)
Khi màng chuyển động lùi, thể tích buồng bơm tăng và áp suất bên trong giảm.
Van hút mở để chất lỏng đi vào buồng bơm, trong khi van xả đóng để hạn chế chất lỏng từ phía đường đẩy quay trở lại.
Khi màng chuyển động tiến, thể tích buồng bơm giảm và áp suất tăng.
Van hút đóng, van xả mở và một lượng chất lỏng được đẩy vào đường ống.
Quá trình này liên tục lặp lại. Với KM330/0.5, tốc độ danh định tại 50 Hz là 144 SPM. DOSAKI - KM Manual book(1)
Tuy nhiên, không nên hiểu rằng riêng 144 SPM tạo nên lưu lượng 330 L/h. Lưu lượng là kết quả tổng hợp của tốc độ hành trình, chiều dài hành trình, kích thước màng và thiết kế thủy lực của đầu bơm.
Một đặc điểm đáng chú ý của dòng DOSAKI KM là khả năng thay đổi lưu lượng bằng cách điều chỉnh hành trình.
Cơ cấu điều chỉnh làm thay đổi khoảng lệch tâm.
Có thể hiểu đơn giản:
Tăng % hành trình → độ lệch tâm tăng → hành trình màng lớn hơn → thể tích dịch chuyển trong mỗi chu kỳ tăng.
Ngược lại:
Giảm % hành trình → hành trình màng ngắn hơn → thể tích dịch chuyển giảm.
Ở vị trí 0%, khoảng lệch tâm bằng 0. Khi tăng tỷ lệ điều chỉnh, khoảng lệch tâm tăng dần và đạt lớn nhất tại vị trí 100%. DOSAKI - KM Manual book(1)
Điều này cũng cho thấy núm điều chỉnh lưu lượng trên KM không đơn giản là núm tăng hoặc giảm tốc độ motor.
Không nên đưa ra câu trả lời chỉ dựa trên phép tính lý thuyết.
Ví dụ, nếu lấy 300 chia cho 330:
300 / 330 ≈ 90,9%
Điều này chỉ cho thấy 300 L/h tương đương khoảng 91% lưu lượng danh định tối đa. Nó không có nghĩa cứ đặt tay quay ở 91% thì chắc chắn bơm sẽ cấp chính xác 300 L/h.
Manual công bố độ chính xác ổn định ±1% trong vùng hành trình 30–100%, nhưng lưu lượng thực tế vẫn chịu ảnh hưởng bởi tính chất chất lỏng và điều kiện vận hành. DOSAKI - KM Manual book(1)
Nếu hệ thống thường xuyên cần sát 330 L/h, người thiết kế cũng nên đặt câu hỏi: nhu cầu này có thể tăng thêm trong tương lai không?
Nếu câu trả lời là có, cần đánh giá model phía trên thay vì chỉ chọn KM330/0.5 dựa trên nhu cầu hiện tại.
Một nguyên tắc rất dễ hiểu:
Muốn bơm đẩy đủ chất lỏng thì trước hết buồng bơm phải hút đủ chất lỏng trong mỗi chu kỳ.
Với KM330/0.5 hoạt động ở 144 SPM, mỗi chu kỳ hút diễn ra trong khoảng thời gian tương đối ngắn. Nếu chất lỏng không kịp điền đầy buồng bơm, lưu lượng thực tế có thể giảm mặc dù cơ cấu truyền động vẫn hoạt động bình thường.
Những yếu tố cần kiểm tra gồm:
DOSAKI khuyến nghị ưu tiên hút dương (flooded suction) khi điều kiện cho phép, đồng thời đặt bơm gần bồn và giữ đường hút ngắn, thẳng. DOSAKI - KM Manual book(1)
Cùng một chiếc KM330/0.5 nhưng bơm một chất lỏng có độ nhớt thấp và một chất có độ nhớt cao sẽ tạo ra điều kiện hút khác nhau.
Khi độ nhớt tăng, chất lỏng di chuyển khó hơn trong đường hút. Tổn thất trên đường ống tăng và quá trình nạp đầy buồng bơm trong hành trình hút có thể bị ảnh hưởng.
Manual DOSAKI lưu ý với chất lỏng có độ nhớt cao, đường kính ống hút có thể cần lớn hơn đáng kể so với cửa hút của bơm. DOSAKI - KM Manual book(1)
Đây là chi tiết rất quan trọng: không nên mặc định đường kính ống của toàn hệ thống phải bằng đúng kích thước cổng hút của bơm.
Đặc biệt với lưu lượng trên 300 L/h, khả năng cấp đủ chất lỏng vào buồng bơm trong mỗi chu kỳ cần được xem xét cẩn thận.
KM330/0.5 là bơm màng tịnh tiến, vì vậy dòng chất lỏng phía đầu ra không hoàn toàn đều theo thời gian.
Manual DOSAKI đưa ra công thức tham khảo cho lưu lượng tức thời cực đại:
Q tức thời cực đại ≈ 3,14 × Q trung bình. DOSAKI - KM Manual book(1)
Nếu áp dụng để minh họa cho KM330/0.5:
330 × 3,14 ≈ 1.036 L/h
Con số này cần được hiểu thật chính xác.
KM330/0.5 không phải bơm 1.036 L/h.
330 L/h vẫn là lưu lượng danh định của model. Khoảng 1.036 L/h chỉ là giá trị minh họa cho lưu lượng tức thời cực đại theo hệ số được manual sử dụng khi xem xét thiết kế thủy lực đường ống.
Vì vậy, khi thiết kế đường ống cho bơm định lượng lưu lượng lớn, không nên chỉ nhìn vào lưu lượng trung bình.
Không phải mọi hệ thống sử dụng KM330/0.5 đều bắt buộc lắp bình giảm xung.
Tuy nhiên, bình giảm xung đáng được xem xét khi:
Bình giảm xung có nhiệm vụ hấp thụ một phần dao động lưu lượng và áp suất do chuyển động tịnh tiến của màng tạo ra.
Manual DOSAKI cho biết bình giảm xung được lựa chọn phù hợp có thể làm êm khoảng 90–95% xung. DOSAKI - KM Manual book(1)
Đối với nội dung chuyên sâu về vấn đề này, có thể liên kết nội bộ sang bài DOSAKI KM240/0.5 – Giải pháp định lượng lưu lượng lớn 240 L/h, nơi phân tích chi tiết hơn về lưu lượng tức thời và thiết kế đường ống.
Van duy trì áp (back-pressure valve) có chức năng tạo áp suất ngược cần thiết trên đường đẩy.
Theo manual DOSAKI, khi chênh lệch áp suất giữa phía đẩy và phía hút nhỏ hơn 1 bar, nên sử dụng van duy trì áp. DOSAKI - KM Manual book(1)
Van này có thể hỗ trợ hệ thống định lượng hoạt động ổn định hơn trong những điều kiện chênh áp thấp.
Tuy nhiên, cần phân biệt van duy trì áp với van an toàn.
Van duy trì áp: tạo áp suất ngược.
Van an toàn: bảo vệ bơm và đường ống khi áp suất tăng quá mức.
Hai thiết bị có chức năng khác nhau và không nên dùng thay thế cho nhau.
Dòng KM sử dụng thiết kế màng kép (double diaphragm).
Theo cấu tạo được thể hiện trong manual, cụm màng bao gồm màng chính và màng phụ. Màng phụ tạo lớp cách ly giữa buồng chứa chất lỏng và khu vực kết nối phía cơ cấu truyền động. DOSAKI - KM Manual book(1)
Thiết kế này giúp hạn chế:
Hóa chất → đi về phía cơ cấu truyền động
và ngược lại:
Dầu bôi trơn → đi vào buồng chất lỏng.
Tuy nhiên, không nên hiểu rằng sử dụng màng kép thì màng không thể hư hỏng. Tương thích hóa chất, áp suất vận hành và bảo trì vẫn là những yếu tố cần được kiểm soát.
Không nên hỏi đơn giản:
“KM330/0.5 có bơm được hóa chất không?”
Câu hỏi chính xác hơn phải là:
“Cấu hình vật liệu nào của KM330/0.5 phù hợp với hóa chất đang sử dụng?”
Theo cách mã hóa model của DOSAKI, dòng KM có các lựa chọn vật liệu buồng bơm như PVC, PVDF, SS304 và SS316; màng có ký hiệu vật liệu Teflon. DOSAKI - KM Manual book(1)
Do đó, trước khi lựa chọn cần cung cấp tối thiểu:
Không nên mặc định chỉ cần sử dụng màng Teflon là bơm có thể làm việc với mọi hóa chất.
Manual DOSAKI khuyến nghị hiệu chuẩn bơm sau khoảng 12 giờ vận hành đầu tiên và thực hiện trong điều kiện làm việc thực tế. DOSAKI - KM Manual book(1)
Điều này đặc biệt có ý nghĩa với KM330/0.5.
Ví dụ, chỉ cần lưu lượng thực tế khác 3% so với mức 300 L/h thì chênh lệch đã tương đương:
300 × 3% = 9 L/h
Nếu hệ thống vận hành liên tục 10 giờ, lượng chênh lệch lý thuyết đã là 90 lít.
Ví dụ này không phải sai số công bố của bơm mà chỉ nhằm cho thấy: khi lưu lượng định lượng càng lớn, việc đo và hiệu chuẩn thực tế càng đáng quan tâm.
Sau khi hiệu chuẩn, người vận hành có thể xây dựng bảng:
% hành trình → L/h thực tế
Từ đó việc cài đặt lượng hóa chất sẽ có cơ sở thực tế hơn thay vì chỉ dựa vào tỷ lệ lý thuyết.
.png)
Khi nhu cầu nằm trong vùng 240–400 L/h, có thể so sánh ba model:
|
Model |
Lưu lượng tại 50 Hz |
Áp suất tối đa |
|
KM240/0.5 |
240 L/h |
5 bar |
|
KM330/0.5 |
330 L/h |
5 bar |
|
KM400/0.5 |
400 L/h |
5 bar |
Các thông số trên được DOSAKI công bố trong bảng performance dòng KM. DOSAKI - KM Manual book(1)
KM240/0.5 phù hợp để xem xét ở vùng lưu lượng thấp hơn. KM330/0.5 đưa khả năng định lượng lên vùng trên 300 L/h, trong khi KM400/0.5 mở rộng giới hạn lưu lượng lên 400 L/h.
Model phù hợp không phải model có lưu lượng lớn nhất, mà là model đáp ứng đúng lưu lượng, áp suất và điều kiện vận hành thực tế của hệ thống.
Nếu đang cân nhắc bơm định lượng DOSAKI KM330/0.5, hãy xác định trước 5 thông tin:
Khi có đủ những thông tin trên, việc lựa chọn model, cấu hình vật liệu và phụ kiện sẽ chính xác hơn rất nhiều.
Khi hệ thống bước sang vùng định lượng trên 300 L/h, lưu lượng tối đa không nên là tiêu chí duy nhất để chọn bơm.
KM330/0.5 có thông số danh định 330 L/h – 5 bar tại 50 Hz, nhưng khả năng vận hành thực tế còn liên quan đến áp suất, % hành trình, độ nhớt, điều kiện hút, vật liệu và thiết kế đường ống. Đặc tính dòng chảy xung của bơm màng cũng cần được xem xét khi thiết kế một hệ thống lưu lượng lớn.
Vì vậy, thay vì chỉ hỏi “KM330 có đủ 330 L/h không?”, hãy xác định đầy đủ:
Q → P → hóa chất → nồng độ → nhiệt độ → độ nhớt → vật liệu → điều kiện hút → đường đẩy → phụ kiện.
VIMEX hỗ trợ khách hàng kiểm tra các thông số này để lựa chọn bơm định lượng DOSAKI KM330/0.5, cấu hình vật liệu và giải pháp lắp đặt phù hợp với hệ thống thực tế.
