Bơm hóa chất trục đứng MIT MEIBAO là một lựa chọn có thể xem xét cho các hệ thống tuần hoàn dung dịch dập bụi và xử lý khí thải lò hơi. Dòng MIT có cấu trúc trục đứng, lựa chọn vật liệu GFRPP/PVDF và nhiều model với dải lưu lượng, cột áp khác nhau.
Tuy nhiên, để lựa chọn đúng bơm không thể chỉ dựa vào công suất động cơ. Kỹ thuật viên cần hiểu rõ lưu lượng Q, cột áp H, loại dung dịch, nhiệt độ, tạp chất và cấu hình đường ống thực tế.
Hai khái niệm này thường được gọi chung trong thực tế nhưng về mặt kỹ thuật không hoàn toàn giống nhau.
Mục tiêu chính của công đoạn dập bụi là thu giữ hoặc loại bỏ các hạt bụi, tro và chất rắn dạng hạt có trong dòng khí.
Trong một hệ thống xử lý ướt, chất lỏng được đưa đến khu vực tiếp xúc với dòng khí. Quá trình tiếp xúc giúp thiết bị xử lý thu giữ các hạt bụi theo nguyên lý thiết kế của hệ thống.
Ngoài bụi, dòng khí thải của một hệ thống công nghiệp có thể cần xử lý các thành phần ô nhiễm dạng khí. Khi đó, công nghệ xử lý và dung dịch sử dụng phải được lựa chọn theo thành phần khí thực tế và yêu cầu công nghệ.
Không nên mặc định một loại dung dịch hoặc hóa chất có thể sử dụng cho mọi hệ thống lò hơi.
Trong thực tế, một dây chuyền xử lý khí thải có thể bao gồm nhiều công đoạn hoặc được thiết kế để xử lý nhiều thành phần ô nhiễm.
Điểm quan trọng cần hiểu là:
Máy bơm không trực tiếp “lọc bụi” hay tự mình “xử lý khí thải”.
Nhiệm vụ của máy bơm là vận chuyển và tuần hoàn dung dịch với lưu lượng, cột áp cần thiết để thiết bị xử lý làm việc theo thiết kế.

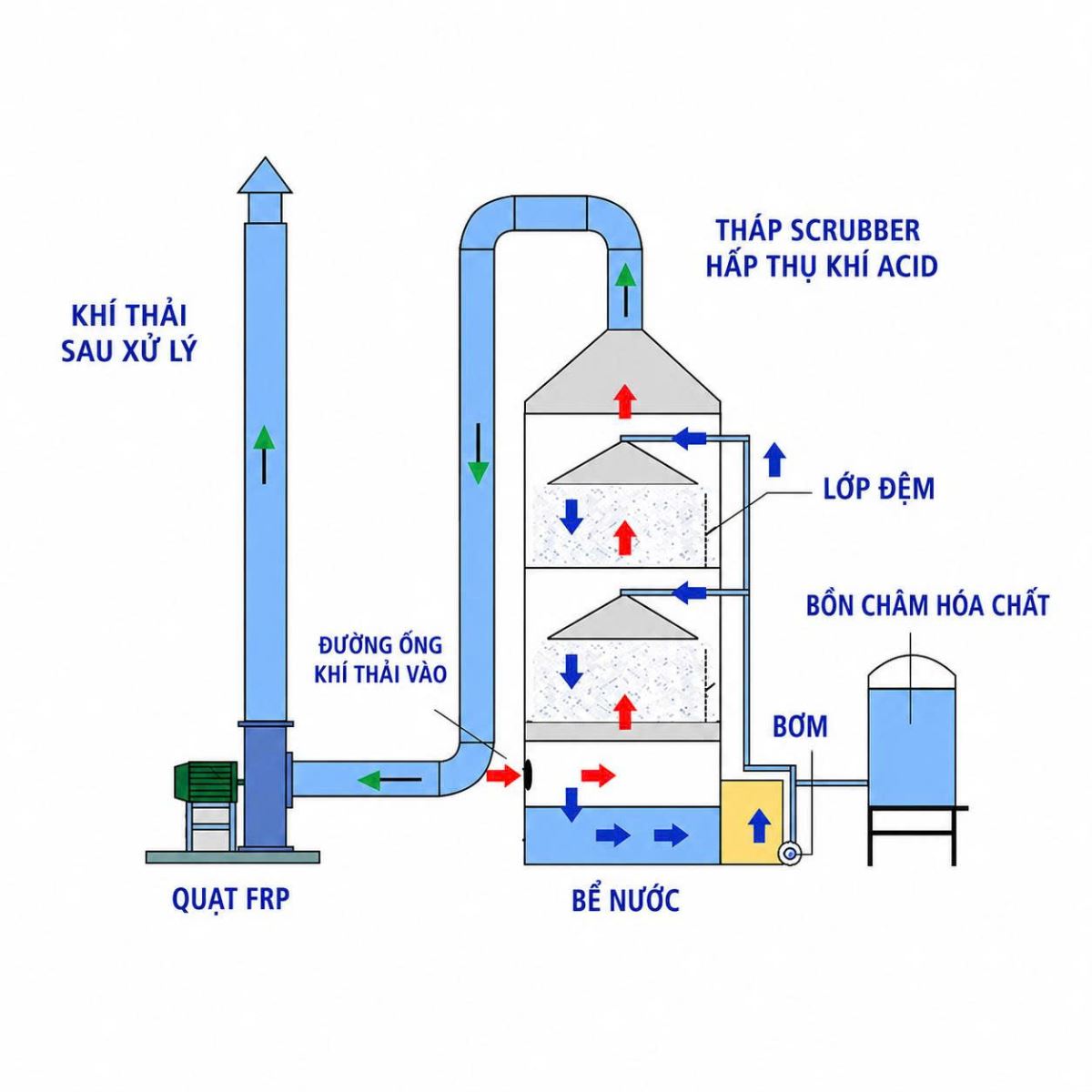

Một hệ thống xử lý ướt có thể được mô tả đơn giản theo chu trình:
Bể chứa dung dịch → Bơm tuần hoàn → Đường ống → Vòi phun/thiết bị phân phối → Tháp hoặc buồng xử lý → Dung dịch thu hồi → Quay trở lại bể
Bể có nhiệm vụ chứa nước hoặc dung dịch phục vụ quá trình xử lý.
Tùy công nghệ, dung dịch sau khi đi qua tháp có thể được thu hồi về bể để tiếp tục tuần hoàn.
Máy bơm lấy dung dịch từ khu vực bể và cung cấp năng lượng cho chất lỏng để dung dịch có thể di chuyển qua đường ống đến thiết bị sử dụng.
Đây chính là vị trí mà bơm MIT MEIBAO có thể được xem xét sử dụng.
Dung dịch sau máy bơm được đưa đến thiết bị phân phối, vòi phun hoặc bộ phận tiếp xúc của tháp.
Muốn thiết bị hoạt động theo thiết kế, máy bơm phải cung cấp được lưu lượng và cột áp phù hợp tại điểm vận hành thực tế.
Sau quá trình tiếp xúc, dung dịch được thu hồi về khu vực bể. Từ đây máy bơm tiếp tục đưa dung dịch vào một chu trình mới.
Đó là lý do loại bơm sử dụng cho ứng dụng này thường được gọi là bơm tuần hoàn xử lý khí thải hoặc bơm tuần hoàn scrubber.
Có thể chia nhiệm vụ của máy bơm thành ba phần chính.
Bơm vận chuyển nước hoặc dung dịch xử lý từ bể đến khu vực sử dụng.
Tùy thiết kế, dung dịch có thể được đưa đến tháp xử lý, hệ thống vòi phun hoặc các thiết bị công nghệ khác.
Giả sử hệ thống có nhiều vòi phun cùng hoạt động, tổng lượng dung dịch mà các vòi cần sử dụng sẽ tạo thành một trong những cơ sở để xác định lưu lượng máy bơm.
Nếu hệ thống yêu cầu 30 m³/h nhưng tại điểm làm việc thực tế bơm chỉ cung cấp được 20 m³/h, hoạt động của hệ thống phân phối dung dịch có thể không đạt điều kiện thiết kế.
Vì vậy:
Không nên hỏi “bơm bao nhiêu kW?” trước khi biết hệ thống cần bao nhiêu m³/h.
Dung dịch không chỉ cần có lưu lượng mà còn phải vượt qua toàn bộ trở lực của hệ thống.
Máy bơm phải cung cấp đủ năng lượng để thắng:
Do đó, lựa chọn bơm dập bụi lò hơi phải dựa trên cả Q và H, không chỉ một trong hai thông số.
MIT là dòng bơm hóa chất trục đứng MEIBAO được thiết kế với nhiều model và lựa chọn vật liệu khác nhau.
Theo dữ liệu sản phẩm:
|
Thông số |
MEIBAO MIT |
|
Kiểu bơm |
Bơm hóa chất trục đứng |
|
Lưu lượng của series |
0–110 m³/h |
|
Cột áp của series |
0–39 m |
|
Công suất |
1–15 HP tùy model |
|
Vật liệu |
GFRPP / PVDF |
|
Dòng model |
MIT-40VK đến MIT-80VK |
Đây là điểm rất dễ gây nhầm lẫn khi đọc catalogue.
110 m³/h và 39 m là phạm vi hoạt động của toàn series MIT, không phải một điểm làm việc 110 m³/h tại 39 m.
Mỗi model có đường đặc tính Q-H riêng. Khi lưu lượng thay đổi, cột áp của máy bơm cũng thay đổi theo đường đặc tính.
Do đó, muốn biết MIT-40VK, MIT-50VK, MIT-65VK hay MIT-80VK phù hợp, trước tiên phải xác định điểm làm việc của hệ thống.
Bơm Hóa Chất Nhúng Chìm Meibao Model MIT-50VK-35-V-K 4
Ứng dụng này có một số đặc điểm khác với bơm nước sạch thông thường.
Tùy công nghệ xử lý, chất lỏng tuần hoàn có thể là nước hoặc dung dịch có thành phần hóa học khác nhau.
Nếu sử dụng hóa chất, vật liệu bơm phải được kiểm tra dựa trên ít nhất ba thông tin:
Tên hóa chất + nồng độ + nhiệt độ.
Không nên chỉ nói:
“Đây là bơm nhựa nên bơm được hóa chất.”
Hai loại hóa chất khác nhau hoặc cùng một hóa chất nhưng khác nồng độ, nhiệt độ có thể đặt ra yêu cầu vật liệu khác nhau.
Trong quá trình tuần hoàn, tùy thiết kế hệ thống, dung dịch có thể mang theo bụi, cặn hoặc tạp chất.
Nếu tạp chất tích tụ có thể gây:
Vì vậy cần đánh giá kích thước, hàm lượng và tính chất tạp chất trước khi kết luận một model bơm phù hợp.
Bơm tuần hoàn thường phải hoạt động theo thời gian vận hành của hệ thống xử lý.
Điều này càng làm cho việc lựa chọn đúng điểm Q-H, vật liệu và điều kiện lắp đặt trở nên quan trọng.
Không chỉ phần bơm tiếp xúc với dung dịch cần được quan tâm. Hơi hóa chất trong khu vực bể và tháp cũng có thể ảnh hưởng đến động cơ và các bộ phận bên ngoài.
Nếu môi trường có tính ăn mòn, cần xem xét cấu hình động cơ và biện pháp bảo vệ thích hợp.
Dòng MIT có lựa chọn vật liệu GFRPP và PVDF.
GFRPP là polypropylene gia cường sợi thủy tinh và được sử dụng trong nhiều thiết bị bơm hóa chất công nghiệp.
Vật liệu này có thể phù hợp với nhiều ứng dụng hóa chất, nhưng không có nghĩa GFRPP chịu được mọi loại axit, bazơ hoặc dung môi.
PVDF cũng là vật liệu được sử dụng rộng rãi trong các thiết bị tiếp xúc hóa chất và thường được cân nhắc trong những điều kiện có yêu cầu cao hơn về khả năng tương thích hóa học.
Tuy nhiên, PVDF cũng không phải lựa chọn mặc định cho mọi hóa chất.
Không nên lựa chọn vật liệu theo suy đoán.
Cần xác định:
Hóa chất → nồng độ → nhiệt độ → tra bảng tương thích → lựa chọn vật liệu.
Đối với dung dịch có nhiều thành phần, cần xem xét toàn bộ hỗn hợp thay vì chỉ kiểm tra một thành phần riêng lẻ.

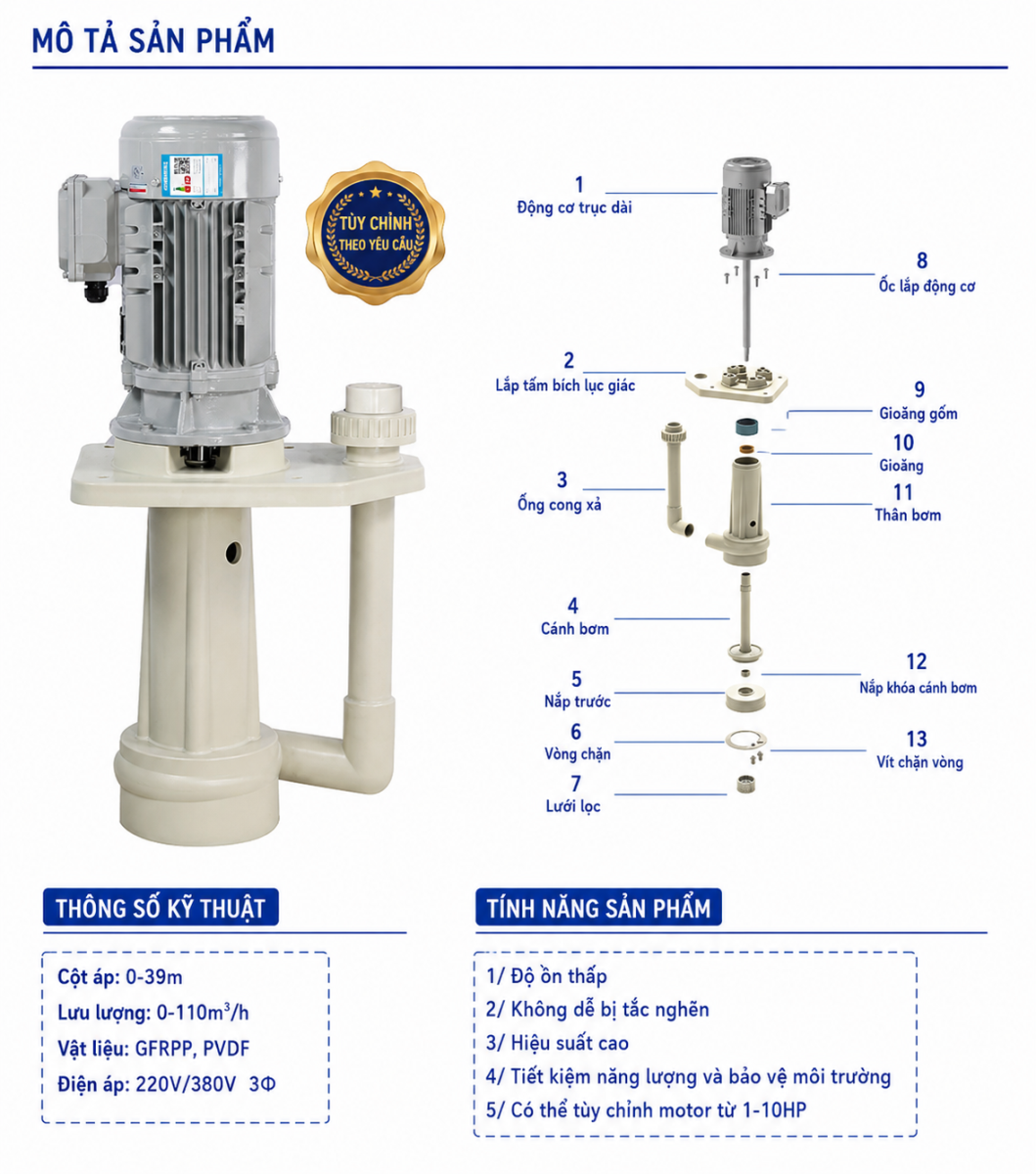

Bản vẽ cấu tạo của MIT cho thấy một số bộ phận đáng chú ý gồm:
Cánh bơm nhận năng lượng từ động cơ và truyền cho chất lỏng, giúp hình thành dòng chảy qua hệ thống.
Đây là một trong những bộ phận trực tiếp tiếp xúc với dung dịch, vì vậy khả năng tương thích vật liệu đặc biệt quan trọng.
Lưới lọc giúp hạn chế một phần tạp chất kích thước lớn đi vào phần thủy lực.
Tuy nhiên, không nên xem lưới lọc tích hợp là giải pháp thay thế hoàn toàn cho hệ thống kiểm soát cặn nếu dung dịch chứa nhiều tạp chất.
Bơm chất chục đứng Meibao Model MIT-25VK
Đây là bước quyết định máy bơm có thực sự phù hợp với hệ thống hay không.
Lưu lượng cần xuất phát từ yêu cầu công nghệ của hệ thống.
Ví dụ, nếu hệ thống sử dụng nhiều vòi phun hoạt động đồng thời, về nguyên tắc cần xác định tổng nhu cầu:
Q tổng = Q₁ + Q₂ + Q₃ + ... + Qn
Trong đó Qi là lưu lượng yêu cầu của từng nhánh hoặc vòi hoạt động đồng thời.
Con số cuối cùng cần dựa trên thiết kế thực tế của hệ thống.
Đây là phần khách hàng rất dễ tính thiếu.
Có thể hình dung:
H yêu cầu = H tĩnh + H đường ống + H phụ kiện + H thiết bị + yêu cầu áp suất tại điểm sử dụng
Trong đó:
H tĩnh: liên quan đến chênh lệch cao độ cần thắng.
H đường ống: tổn thất do ma sát của chất lỏng trong đường ống.
H phụ kiện: tổn thất qua co, tê, van và các phụ kiện.
H thiết bị: trở lực của bộ lọc, thiết bị trao đổi hoặc thành phần công nghệ khác nếu có.
Áp suất tại điểm sử dụng: nếu thiết bị/vòi phun yêu cầu áp suất đầu vào nhất định thì yêu cầu này cũng phải được đưa vào bài toán thủy lực theo cách quy đổi phù hợp.

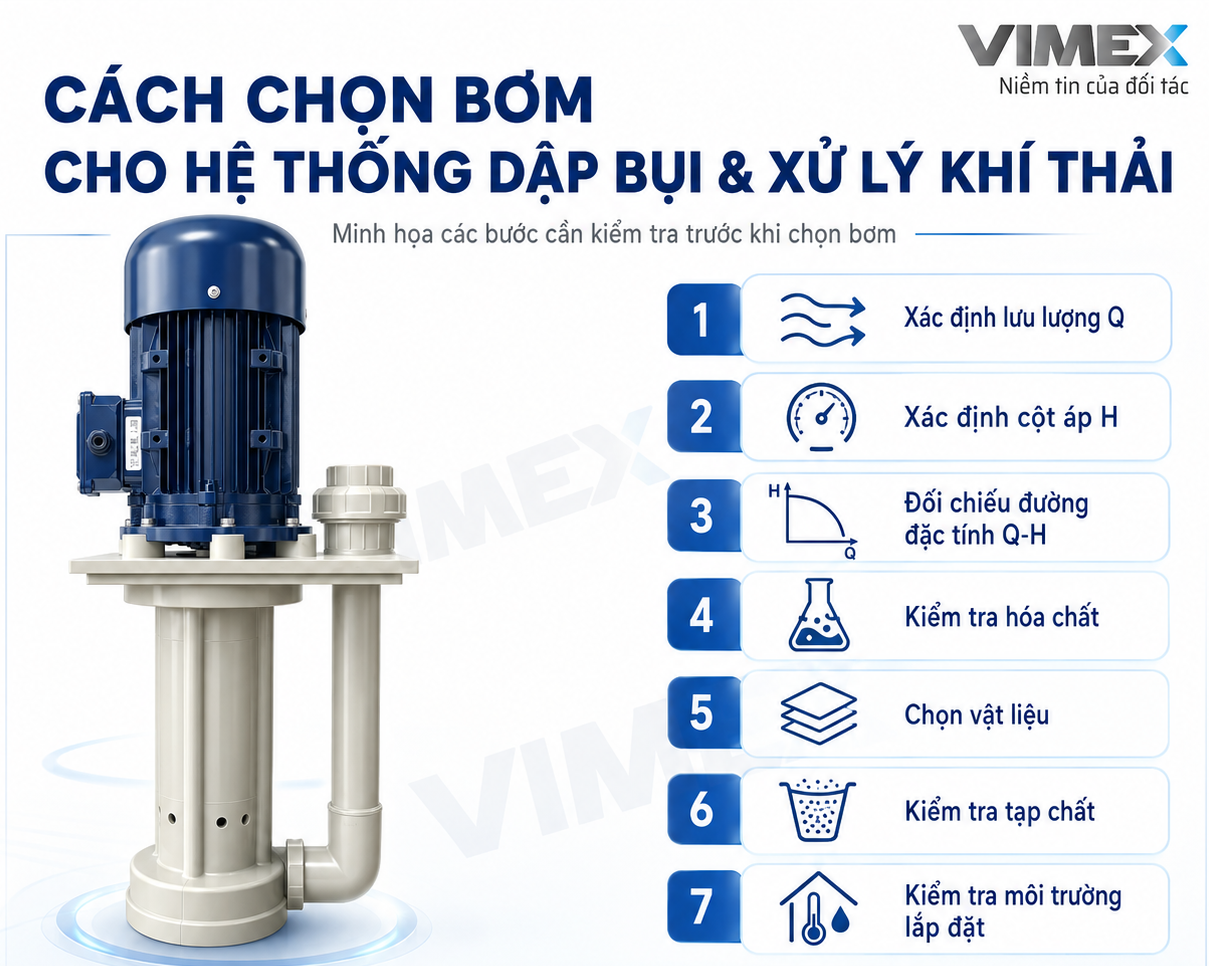

Sau khi xác định:
Q = ? m³/h
H = ? m
mới mở đường đặc tính của MIT để lựa chọn.
Điểm Q-H của hệ thống cần nằm trong vùng vận hành phù hợp của model được xem xét.
Không nên lựa chọn bằng cách:
“Bơm này Qmax lớn hơn yêu cầu nên chắc chắn dùng được.”
Qmax chỉ là một điểm giới hạn tham khảo trên đường đặc tính, không đại diện cho toàn bộ khả năng vận hành của máy bơm.
Xác định:
Đối chiếu điều kiện hóa chất với GFRPP hoặc PVDF và các vật liệu liên quan.
Cần biết:
Nếu khu vực có hơi hóa chất, môi trường ăn mòn hoặc yêu cầu phòng nổ thì phải xác định ngay từ giai đoạn lựa chọn thiết bị.
Ví dụ sau chỉ minh họa phương pháp tính và lựa chọn, không phải thông số tiêu chuẩn áp dụng cho mọi hệ thống.
Giả sử một hệ thống cần:
Khi đó, theo giả thiết đơn giản:
H yêu cầu = 8 + 5 + 7 = 20 m
Điểm làm việc cần tìm sẽ xấp xỉ:
Q = 30 m³/h tại H = 20 m
Bước tiếp theo không phải chọn ngay một bơm 3 HP, 5 HP hay 7,5 HP.
Kỹ thuật viên cần mở đường đặc tính của series MIT và kiểm tra model nào có đường Q-H phù hợp với điểm 30 m³/h – 20 m. Sau đó mới tiếp tục kiểm tra công suất động cơ, vật liệu và điều kiện lắp đặt.
Nếu chưa có đường đặc tính đầy đủ, không nên tự chỉ định model.
Bơm lựa chọn đúng nhưng lắp đặt sai vẫn có thể khiến hệ thống hoạt động không ổn định.
Cần xác định mức chất lỏng cao nhất, mức vận hành bình thường và mức thấp nhất cho phép theo cấu hình bơm.
Không để máy bơm vận hành ngoài điều kiện mức chất lỏng mà nhà sản xuất quy định.
Nếu đường đẩy hoặc thiết bị phía sau có khả năng tạo dòng chảy ngược, cần xem xét bố trí van một chiều phù hợp.
Van phải lắp đúng hướng và đúng vị trí theo thiết kế.
Nếu dung dịch có nhiều tạp chất, cần xem xét lưới lọc, song chắn hoặc giải pháp lọc thích hợp.
Đồng thời phải vệ sinh lưới lọc định kỳ. Lưới bị tắc cũng có thể làm giảm khả năng cấp chất lỏng cho bơm.
Đây là chi tiết rất quan trọng.
Không để trọng lượng đường ống tác động trực tiếp lên thân hoặc mặt bích máy bơm.
Đường ống cần có giá đỡ độc lập phù hợp nhằm hạn chế:
Sau khi đấu điện, phải kiểm tra chiều quay của động cơ theo hướng quy định của nhà sản xuất trước khi vận hành chính thức.
Sai: Hệ thống cần 5,5 kW thì mua bơm 5,5 kW.
Vấn đề: Cùng một công suất động cơ có thể có nhiều đường đặc tính Q-H khác nhau.
Cách làm: Xác định Q-H trước, công suất sau.
Bơm có Qmax 50 m³/h không đồng nghĩa bơm sẽ đạt 50 m³/h tại cột áp mà hệ thống yêu cầu.
Cách làm: kiểm tra đường Q-H.
Đường ống càng dài, vận tốc càng cao và càng nhiều phụ kiện thì tổn thất càng đáng quan tâm.
Bỏ qua phần này có thể khiến cột áp lựa chọn thấp hơn nhu cầu thực tế.
Máy bơm không chỉ đưa dung dịch “lên đến tháp”.
Dung dịch còn phải đi qua các thiết bị phía sau và đáp ứng điều kiện tại điểm sử dụng.
Chỉ nói “bơm hóa chất” là chưa đủ.
Phải biết hóa chất gì – nồng độ bao nhiêu – nhiệt độ bao nhiêu.
Cặn tích tụ có thể làm tắc lưới lọc, tăng trở lực và ảnh hưởng đến lưu lượng.
Cần có phương án kiểm tra, vệ sinh và xử lý tạp chất phù hợp.
Trọng lượng và ứng suất đường ống có thể truyền vào thân và mặt bích.
Giải pháp là thiết kế giá đỡ đường ống độc lập.
|
Thông tin |
Dữ liệu cần cung cấp |
|
Công suất lò hơi |
Tấn hơi/h hoặc thông số thiết kế |
|
Nhiên liệu |
Theo hệ thống thực tế |
|
Công nghệ xử lý |
Tháp, scrubber, hệ phun... |
|
Dung dịch tuần hoàn |
Nước/dung dịch thực tế |
|
Hóa chất |
Tên cụ thể |
|
Nồng độ |
% |
|
Nhiệt độ |
°C |
|
Lưu lượng yêu cầu |
m³/h |
|
Cột áp yêu cầu |
m |
|
Chiều cao tháp |
m |
|
Chiều dài đường ống |
m |
|
Đường kính ống |
DN |
|
Co và van |
Số lượng/chủng loại |
|
Vòi phun |
Số lượng và thông số nếu có |
|
Tạp chất |
Loại, kích thước, hàm lượng |
|
Nguồn điện |
Điện áp/pha |
|
Môi trường |
Hơi hóa chất, ăn mòn, yêu cầu đặc biệt |
Nếu khách hàng chưa biết lưu lượng và cột áp, có thể cung cấp sơ đồ hoặc bản vẽ hệ thống, chiều cao tháp, chiều dài và đường kính ống, số lượng co van, thông số vòi phun và thiết bị trên đường ống để kỹ thuật phân tích.
Một hệ thống dập bụi và xử lý khí thải lò hơi không nên lựa chọn máy bơm theo quan điểm “công suất càng lớn càng tốt”. Bơm lớn hơn không đồng nghĩa hệ thống sẽ hoạt động tốt hơn nếu điểm làm việc không phù hợp.
Nguyên tắc lựa chọn nên là:
Lưu lượng Q + Cột áp H + Dung dịch + Nồng độ + Nhiệt độ + Tạp chất + Vật liệu + Điều kiện lắp đặt.
Đối với bơm hóa chất trục đứng MIT MEIBAO, VIMEX có thể hỗ trợ khách hàng phân tích điều kiện vận hành, kiểm tra điểm Q-H, lựa chọn vật liệu GFRPP/PVDF và tư vấn phương án lắp đặt phù hợp với hệ thống thực tế.
Khách hàng có thể gửi hình ảnh hoặc bản vẽ hệ thống, chiều cao tháp, đường ống, loại dung dịch, hóa chất và thông số vận hành để kỹ thuật VIMEX có cơ sở lựa chọn model phù hợp.
VIMEX – lựa chọn máy bơm không chỉ dựa vào catalogue, mà dựa trên điều kiện vận hành thực tế của hệ thống.
