Khi hệ thống cần vận chuyển hoặc tuần hoàn hóa chất với lưu lượng khoảng 20–55 m³/h, việc lựa chọn máy bơm không nên chỉ dựa vào công suất động cơ hay lưu lượng lớn nhất. Điều quan trọng hơn là xác định hệ thống cần bao nhiêu m³/h tại bao nhiêu mét cột áp.

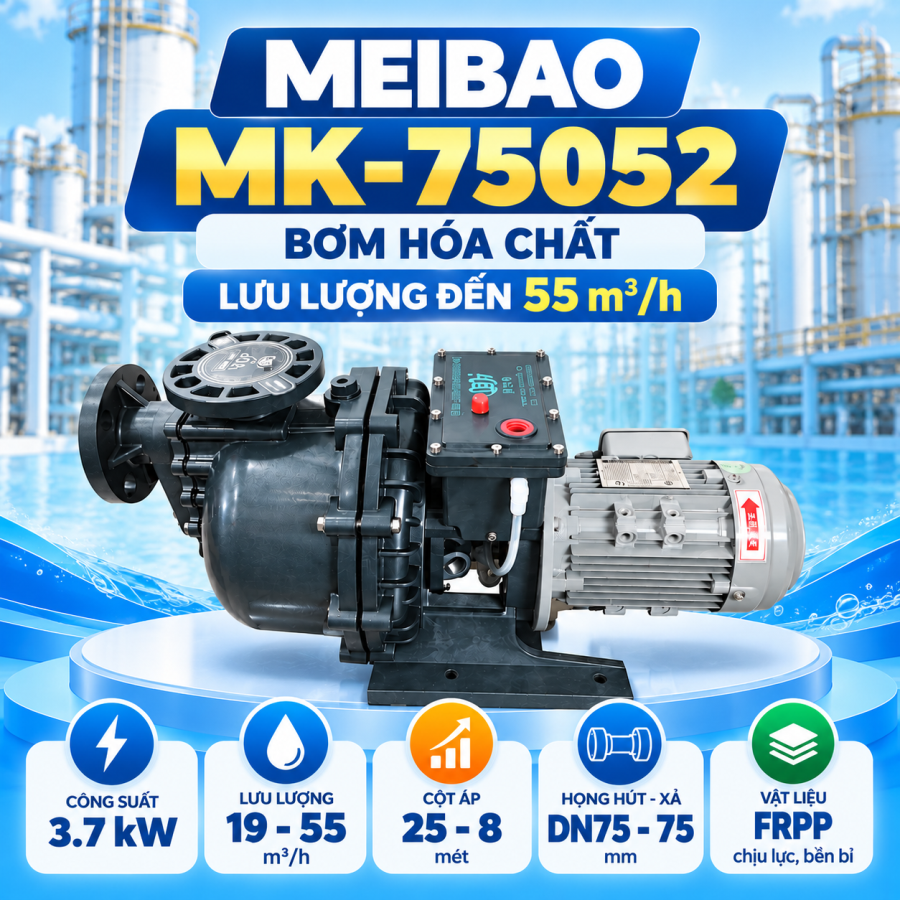

Bơm hóa chất MEIBAO MK-75052 sử dụng động cơ 3.7kW, họng hút – xả DN75 và thân bơm FRPP. Model có các điểm làm việc tham khảo 19 m³/h tại 25 m, 42 m³/h tại 15 m và 55 m³/h tại 8 m. Vì vậy, để biết MK-75052 có phù hợp hay không, cần xem xét đồng thời Q + H, thay vì chỉ nhìn vào con số 55 m³/h.
MEIBAO MK-75052 VBH-SCH thuộc dòng bơm hóa chất ly tâm tự mồi MK. Bơm sử dụng nguyên lý ly tâm để vận chuyển chất lỏng, đồng thời có thiết kế tự mồi nhằm phục vụ những hệ thống có điều kiện hút phù hợp.
Model sử dụng động cơ TECO 3.7kW – 380V – 3 pha, thân bơm bằng FRPP và họng hút – xả DN75.
Với nhóm lưu lượng lên tới khoảng 55 m³/h tại điểm làm việc tương ứng, MK-75052 có thể được xem xét cho các hệ thống tuần hoàn hoặc vận chuyển hóa chất có nhu cầu lưu lượng tương đối lớn.
Tuy nhiên, không nên hiểu rằng cứ cần bơm hóa chất 55 m³/h là có thể chọn model này.
Nguyên tắc vẫn là:
Hóa chất + Nồng độ + Nhiệt độ + Vật liệu + Lưu lượng Q + Cột áp H = Cơ sở lựa chọn bơm
Trong những thông số trên, phần cần được quan tâm nhiều nhất khi lựa chọn bơm chính là mối quan hệ giữa lưu lượng và cột áp.
Một sai lầm thường gặp khi đọc catalogue máy bơm là tách riêng lưu lượng và cột áp.
Với MEIBAO MK-75052, ba điểm làm việc 50Hz có thể thể hiện như sau:
|
Lưu lượng Q |
Cột áp H |
|
19 m³/h |
25 m |
|
42 m³/h |
15 m |
|
55 m³/h |
8 m |
Có thể thấy khi lưu lượng tăng thì cột áp tương ứng thay đổi theo đặc tính thủy lực của bơm.
Do đó:
19 m³/h tại 25 m không đồng nghĩa với 55 m³/h tại 25 m.
Không nên lấy con số lưu lượng lớn nhất 55 m³/h rồi ghép với cột áp 25 m để tạo thành một điểm làm việc không có trong dữ liệu.
Đây là nguyên tắc rất quan trọng khi chọn bơm ly tâm.
Hãy xem hai trường hợp đơn giản.
Đây là một điểm làm việc được thể hiện trong dữ liệu của MK-75052.
Do đó, về mặt Q-H, model có cơ sở để tiếp tục được xem xét. Sau đó cần kiểm tra thêm hóa chất, nồng độ, nhiệt độ, vật liệu và điều kiện lắp đặt.
Trong trường hợp này, không thể kết luận MK-75052 đáp ứng chỉ vì thông số sản phẩm có cả số 55 m³/h và 25 m.
Theo các điểm dữ liệu được cung cấp:
Vì vậy, yêu cầu 55 m³/h tại 25 m cần được kiểm tra lại trên đường đặc tính hoặc lựa chọn model khác phù hợp hơn.
Có thể ghi nhớ:
Chọn bơm theo điểm làm việc Q-H, không chọn bằng cách ghép Q lớn nhất với H lớn nhất.
MK-75052 sử dụng:
Họng hút DN75 – Họng xả DN75.
Kích thước kết nối lớn phù hợp với đặc điểm của một model có lưu lượng tương đối lớn. Tuy nhiên, không nên hiểu rằng bơm DN75 thì toàn bộ hệ thống bắt buộc phải sử dụng đường ống DN75 trong mọi trường hợp.
Đường kính ống thực tế còn phải được xem xét theo:
Đặc biệt với đường hút, thiết kế không hợp lý có thể ảnh hưởng trực tiếp đến khả năng hút và lưu lượng thực tế của máy.
Bơm hóa chất MEIBAO MK-75052 được cấu hình với động cơ TECO 3.7kW, 380V, 3 pha, tiêu chuẩn IE3.
IE3 là một cấp hiệu suất năng lượng của động cơ điện. Đây là yếu tố đáng quan tâm đối với các hệ thống công nghiệp có thời gian vận hành dài hoặc thường xuyên.
Tuy nhiên, không nên hiểu rằng chỉ cần sử dụng motor IE3 thì hệ thống chắc chắn tiết kiệm một tỷ lệ điện năng cố định.
Điện năng tiêu thụ thực tế còn phụ thuộc vào:
Một điểm khác cũng cần lưu ý:
Công suất 3.7kW không phải thông số duy nhất để chọn bơm.
Hai máy bơm cùng sử dụng motor 3.7kW hoàn toàn có thể có lưu lượng, cột áp và đặc tính vận hành khác nhau.
Thân bơm MK-75052 sử dụng FRPP – polypropylene gia cường sợi thủy tinh.
Vật liệu nền nhựa được gia cường nhằm cải thiện đặc tính cơ học và được sử dụng trong nhiều thiết bị phục vụ môi trường hóa chất.
Tuy nhiên, cụm từ “bơm hóa chất FRPP” không có nghĩa máy có thể sử dụng cho mọi loại axit, kiềm hay dung môi.
Để kiểm tra khả năng tương thích vật liệu, ít nhất phải biết:
Tên hóa chất → Nồng độ → Nhiệt độ
Ví dụ, chỉ nói:
“Tôi cần bơm axit.”
là chưa đủ.
Ngay cả khi biết đó là HCl, H₂SO₄ hay một loại hóa chất cụ thể, vẫn cần biết nồng độ và nhiệt độ vận hành trước khi kiểm tra bảng tương thích vật liệu.
Ngoài thân FRPP, còn phải xem xét các bộ phận tiếp xúc chất lỏng khác như phớt, O-ring và các chi tiết làm kín.
Do đó:
Thân bơm phù hợp chưa đồng nghĩa toàn bộ cấu hình bơm đã phù hợp với hóa chất.

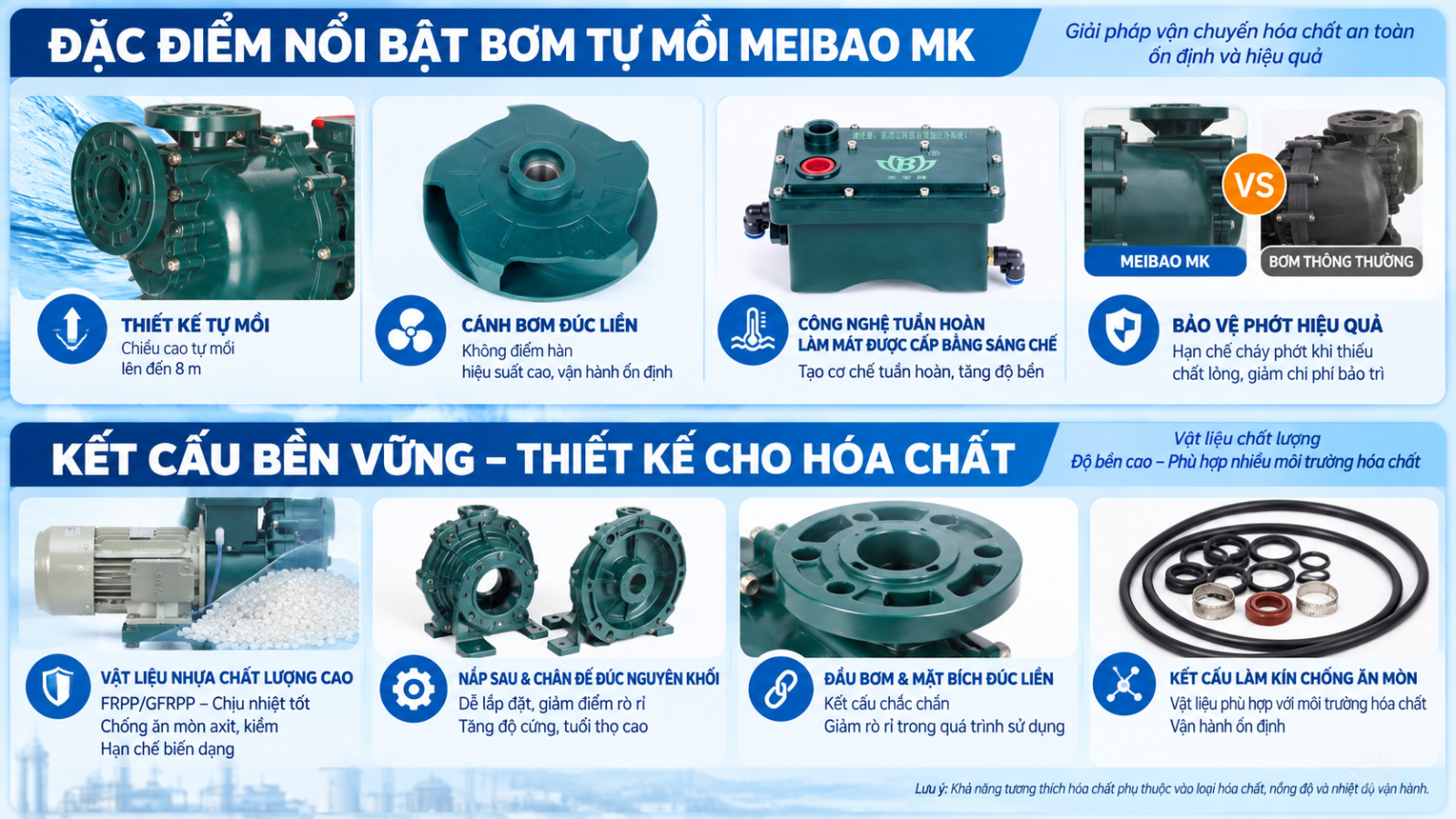

Một đặc điểm đáng chú ý của dòng MEIBAO MK là thiết kế hệ thống làm mát cho cụm phớt.
Theo tài liệu dòng MK, hệ thống tạo tuần hoàn dung dịch làm mát để hỗ trợ giải nhiệt mechanical seal và giảm mài mòn khi xảy ra tình trạng vận hành không tải.
Có thể hình dung đơn giản:
Dung dịch làm mát → Tuần hoàn tại khu vực làm mát → Hỗ trợ giải nhiệt phớt → Giảm nguy cơ hư hỏng
Thiết kế này đặc biệt hữu ích khi hệ thống xảy ra thiếu chất lỏng hoặc chạy không tải ngoài ý muốn.
Không nên hiểu như vậy.
Hệ thống làm mát phớt là một giải pháp hỗ trợ giảm nguy cơ hư hỏng, không có nghĩa máy bơm được phép chạy khô kéo dài như một chế độ vận hành bình thường.
Nếu bể hóa chất hết nhưng motor vẫn tiếp tục chạy trong thời gian dài, máy bơm vẫn có nguy cơ hư hỏng.
Với những hệ thống có nguy cơ cạn bể, nên xem xét bổ sung:
Nói cách khác:
Hộp làm mát hỗ trợ bảo vệ bên trong bơm; cảm biến và điều khiển giúp chủ động bảo vệ cả hệ thống.
Hệ thống làm mát chỉ hoạt động đúng chức năng khi được kiểm tra và sử dụng theo hướng dẫn.
Trong tài liệu vận hành, MEIBAO hướng dẫn sử dụng dung dịch làm mát chống đông chuyên dụng, bổ sung vào hộp làm mát trước khi bơm hoạt động và theo dõi mức dung dịch. Nhà sản xuất cũng cảnh báo không trộn lẫn các loại dung dịch làm mát vì có thể hình thành kết tủa và ảnh hưởng đến khả năng làm mát.
Do đó, trước khi vận hành cần kiểm tra:
Không nên bỏ qua bước này chỉ vì đây là một bộ phận phụ so với thân bơm và motor.
Dòng MK được nhà sản xuất giới thiệu cho nhiều lĩnh vực công nghiệp như xử lý nước thải, xử lý khí thải, xi mạ và xử lý bề mặt.
Với đặc điểm lưu lượng và DN75, MK-75052 có thể được xem xét cho:
Từ “có thể xem xét” rất quan trọng.
Không phải cứ thuộc một trong các ứng dụng trên là MK-75052 chắc chắn phù hợp. Cần tiếp tục kiểm tra Q-H và khả năng tương thích vật liệu.
MK-75052 là model đáng xem xét khi hệ thống đồng thời có các yêu cầu như:
Quan trọng nhất vẫn là:
Điểm Q-H thực tế phải phù hợp.
Không phải hệ thống cần lưu lượng lớn nào cũng nên chọn MK-75052.
Dữ liệu đang có cho thấy khoảng 55 m³/h tương ứng 8 m. Vì vậy, nếu yêu cầu cột áp cao hơn nhiều, cần kiểm tra model khác hoặc đường đặc tính chi tiết.
Khi đó chưa đủ dữ liệu để xác nhận FRPP và các vật liệu làm kín có phù hợp hay không.
MK-75052 là bơm hóa chất ly tâm tự mồi. Không nên mặc định đây là bơm nước thải có khả năng đi qua rác hoặc chất rắn kích thước lớn nếu nhà sản xuất không cung cấp thông số đó.
Nếu FRPP không đáp ứng điều kiện hóa chất thực tế, cần kiểm tra cấu hình vật liệu khác phù hợp hơn.
Đây không phải phương pháp chọn bơm đúng kỹ thuật. Công suất motor phải được xem xét cùng đặc tính thủy lực của bơm.
Để kiểm tra bơm hóa chất MEIBAO MK-75052 có phù hợp hay không, khách hàng nên cung cấp:
Trong một số ứng dụng còn cần xác định:
Thông tin đầu vào càng đầy đủ thì việc lựa chọn càng có cơ sở.
Bơm được chọn đúng nhưng lắp đặt không đúng vẫn có thể gây ra hiện tượng không hút được, thiếu lưu lượng, rung hoặc hư hỏng.
Trước khi vận hành, tài liệu MEIBAO hướng dẫn làm sạch đường ống/bể, kiểm tra khả năng quay của động cơ, mồi chất lỏng cho bơm và đường hút, sau đó xác nhận đúng chiều quay của motor.
Đây là yêu cầu đặc biệt quan trọng với bơm tự mồi.
Trong bảng xử lý sự cố của MEIBAO, rò khí tại đường hút được liệt kê là một trong những nguyên nhân khiến bơm không hút hoặc làm lưu lượng giảm.
Vì vậy:
Bơm tự mồi không có nghĩa đường hút được phép hở khí.
Các mối nối, mặt bích và gioăng trên đường hút cần được kiểm tra kỹ.
Không nên để trọng lượng hoặc ứng suất của đường ống truyền trực tiếp lên thân bơm.
Trong bảng xử lý sự cố của hãng, đường ống xả thiếu giá đỡ và tạo ứng suất lên bơm được nêu là một nguyên nhân có thể dẫn đến nứt thân.
Có thể sử dụng checklist:
Đường ống → Mặt bích → Chất lỏng mồi → Dung dịch làm mát → Van → Nguồn điện → Chiều quay
Sau khi máy hoạt động, tiếp tục theo dõi:
Lưu lượng → Áp suất → Tiếng ồn → Rung → Rò rỉ
Thay vì đánh giá bằng những cụm từ chung chung như “bền nhất” hay “tốt nhất”, có thể nhìn trực tiếp vào cấu hình kỹ thuật của model:
Thứ nhất, bơm có ba điểm Q-H rõ ràng, trong đó lưu lượng đạt khoảng 55 m³/h tại cột áp 8 m.
Thứ hai, họng hút – xả DN75/DN75, phù hợp để xem xét cho các hệ thống có nhu cầu lưu lượng tương đối lớn.
Thứ ba, motor TECO 3.7kW – IE3 phục vụ nhu cầu vận hành công nghiệp.
Thứ tư, thân FRPP cho phép xem xét trong các môi trường hóa chất khi dữ liệu tương thích vật liệu đáp ứng.
Thứ năm, thiết kế tự mồi tạo thêm lựa chọn cho các hệ thống có điều kiện hút phù hợp.
Thứ sáu, dòng MK có hệ thống hỗ trợ làm mát phớt, giúp giảm nguy cơ hư hỏng khi xảy ra tình trạng thiếu chất lỏng ngoài ý muốn.
Và quan trọng hơn cả, sản phẩm có dữ liệu Q-H để kỹ sư lựa chọn theo điểm làm việc thay vì chỉ nhìn công suất motor.
Một trong các điểm dữ liệu được cung cấp là khoảng 55 m³/h tại cột áp 8 m. Khi nói đến lưu lượng, nên luôn đi kèm cột áp tương ứng.
Không thể kết luận như vậy từ các điểm Q-H hiện có. Dữ liệu cho thấy 19 m³/h tại 25 m, 42 m³/h tại 15 m và 55 m³/h tại 8 m.
Model sử dụng động cơ TECO 3.7kW, 380V, 3 pha, tiêu chuẩn IE3.
Có. Đây là model thuộc dòng bơm hóa chất tự mồi MK. Tuy nhiên, khi khởi động lần đầu hoặc sau thời gian dài dừng máy vẫn cần thực hiện mồi theo hướng dẫn của nhà sản xuất.
Bơm có hệ thống làm mát hỗ trợ bảo vệ phớt khi xảy ra thiếu chất lỏng hoặc chạy không tải ngoài ý muốn. Tuy nhiên, không nên coi chạy khô kéo dài là chế độ vận hành bình thường.
Cần biết chính xác loại axit, nồng độ và nhiệt độ rồi đối chiếu khả năng tương thích của FRPP và các vật liệu tiếp xúc khác.
Không nên kết luận chỉ từ kích thước cổng bơm. Đường kính đường ống cần được thiết kế theo lưu lượng, vận tốc, chiều dài và tổn thất của toàn hệ thống.
Có thể xem xét đối với nước thải hóa chất khi vật liệu và đặc tính chất lỏng phù hợp. Không nên mặc định MK-75052 là bơm nước thải có khả năng bơm rác hoặc hạt rắn lớn.
Bơm hóa chất MEIBAO MK-75052 có công suất 3.7kW, kết nối DN75, thân FRPP và motor TECO IE3. Tuy nhiên, những con số quan trọng nhất khi lựa chọn model này vẫn là:
19 m³/h tại 25 m
42 m³/h tại 15 m
55 m³/h tại 8 m
Vì vậy, câu hỏi đầu tiên khi chọn MK-75052 không nên là:
“Bơm được tối đa bao nhiêu m³/h?”
Mà nên là:
“Hệ thống của tôi cần bao nhiêu m³/h tại bao nhiêu mét cột áp?”
Sau khi xác định Q-H, tiếp tục kiểm tra hóa chất, nồng độ, nhiệt độ, vật liệu, điều kiện hút và đường ống. Đây mới là cách lựa chọn bơm có cơ sở kỹ thuật.
Khách hàng có nhu cầu lựa chọn MEIBAO MK-75052 có thể cung cấp cho VIMEX các thông tin về hóa chất, nồng độ, nhiệt độ, lưu lượng, cột áp và điều kiện lắp đặt để kiểm tra điểm làm việc và cấu hình bơm phù hợp.
