Lắp đặt máy bơm hóa chất trục đứng đúng kỹ thuật không đơn thuần là đặt máy vào bể, kết nối đường ống rồi đưa vào vận hành. Đây là một trong những yếu tố có ảnh hưởng trực tiếp đến lưu lượng thực tế, độ ổn định, mức độ an toàn và tuổi thọ của toàn bộ hệ thống bơm.
Một máy bơm được lựa chọn đúng model, đúng công suất nhưng lắp đặt không phù hợp vẫn có thể xảy ra tình trạng lưu lượng không đạt, rung động, rò rỉ tại mặt bích, tăng tổn thất đường ống, tắc đầu hút hoặc phát sinh sự cố trong quá trình vận hành.
Đặc biệt, bơm hóa chất trục đứng thường được sử dụng để vận chuyển axit, kiềm, dung dịch xi mạ, dung dịch xử lý bề mặt và nhiều loại hóa chất có tính ăn mòn. Vì vậy, ngoài việc lựa chọn vật liệu bơm tương thích với hóa chất, cần tính toán đồng bộ vị trí lắp đặt, chiều sâu nhúng, mức chất lỏng, đường hút – đường đẩy, van, lưới lọc, đường ống và thiết bị phía sau bơm.
Bài viết dưới đây sẽ giúp bạn hiểu rõ các phương án lắp đặt máy bơm hóa chất trục đứng trong thực tế, những điểm cần lưu ý khi thi công và quy trình kiểm tra trước khi vận hành.
Câu trả lời là: LẮP ĐẶT MÁY BƠM HÓA CHẤT TRỤC ĐỨNG ĐÚNG CÁCH CỰC KỲ QUAN TRỌNG. Và đây là yếu tố không nên xem nhẹ khi thiết kế hệ thống.
Hiệu quả làm việc của máy bơm không chỉ phụ thuộc vào bản thân thiết bị mà còn phụ thuộc vào cách bơm được đưa vào hệ thống.
Ví dụ, cùng một model bơm nhưng nếu:
Thì lưu lượng và độ ổn định của hệ thống có thể không đạt như tính toán.
Với hóa chất ăn mòn, vấn đề còn nghiêm trọng hơn. Một điểm kết nối không kín hoặc vật liệu không tương thích có thể dẫn tới rò rỉ hóa chất, ăn mòn thiết bị và ảnh hưởng đến an toàn khu vực vận hành.
Do đó, khi lắp đặt máy bơm hóa chất trục đứng cần xem xét toàn bộ hệ thống, thay vì chỉ quan tâm đến vị trí đặt máy bơm.
Không có một sơ đồ duy nhất phù hợp với mọi hệ thống. Tùy theo cấu tạo bể, mục đích sử dụng và thiết bị kết nối, bơm hóa chất trục đứng có thể được bố trí theo nhiều phương án khác nhau.
2.1. Lắp đặt máy bơm hóa chất trục kết hợp hệ thống lọc đặt ngoài bể
Đây là phương án thường gặp trong các hệ thống lọc và tuần hoàn hóa chất, đặc biệt tại các dây chuyền xi mạ và xử lý bề mặt.
Sơ đồ cơ bản:
Bể hóa chất → Máy bơm → Hệ thống lọc → Đường hồi → Bể
Hóa chất được hút từ bể chứa, đi qua máy bơm và được đưa tới hệ thống lọc. Sau quá trình lọc, dung dịch quay trở lại bể để tiếp tục tuần hoàn.
Khi lắp đặt cần đặc biệt chú ý:
Nếu bỏ qua các yếu tố này, máy bơm có thể phải làm việc với trở lực lớn hơn dự kiến và không đạt lưu lượng yêu cầu.
.jpg)
2.2. Lắp đặt máy bơm hóa chất trục kết hợp hệ thống lọc trong bể
Một số dây chuyền bố trí bơm và hệ thống lọc trực tiếp tại bể hóa chất.
Ưu điểm của phương án này là hệ thống tương đối gọn và có thể rút ngắn một phần đường ống.
Tuy nhiên, cần đặc biệt quan tâm đến mức chất lỏng và vị trí đầu hút.
Khi mức hóa chất trong bể thay đổi, chiều sâu làm việc của bơm cũng thay đổi theo. Vì vậy, cần xác định rõ:
Không nên chỉ dựa vào một mức chất lỏng duy nhất để thiết kế hệ thống nếu trong thực tế mực hóa chất thường xuyên thay đổi.
2.3. Lắp đặt máy bơm hóa chất trục trực tiếp trong bồn chứa
Đây là một trong những cách bố trí đặc trưng của máy bơm hóa chất trục đứng.
Phần động cơ thường được bố trí phía trên bồn, trong khi phần thủy lực và trục bơm được đưa xuống theo chiều sâu thiết kế để tiếp xúc với chất lỏng.
Phương án này giúp giảm hoặc loại bỏ nhu cầu bố trí đường hút riêng từ bên ngoài bồn.
Tuy nhiên, chiều dài phần trục và chiều sâu lắp đặt cần được xác định theo model bơm và điều kiện thực tế của bồn.
Đặc biệt cần kiểm tra:
Không nên tự ý thay đổi chiều sâu lắp đặt nếu chưa kiểm tra yêu cầu kỹ thuật của model.
.jpg)
2.4. Lắp đặt máy bơm hóa chất trục bên ngoài bồn chứa
Tùy thiết kế hệ thống, máy bơm có thể được bố trí tại vị trí bên ngoài bồn và kết nối với hệ thống đường ống.
Khi thiết kế phương án này, cần xác định rõ các mức chất lỏng trong bồn.
Có thể quy ước:
Việc xác định các mức này giúp kỹ thuật viên đánh giá điều kiện cấp chất lỏng cho bơm và hạn chế tình trạng vận hành ngoài phạm vi thiết kế.
.jpg)
.jpg)
Máy bơm hóa chất trục đứng được sử dụng phổ biến trong hệ thống scrubber xử lý khí thải.
Nguyên lý cơ bản:
Bể dung dịch → Máy bơm → Đường ống → Vòi phun/tháp xử lý → Dung dịch hồi về bể
Máy bơm đảm nhiệm việc tuần hoàn dung dịch xử lý liên tục trong hệ thống.
Với ứng dụng này, lựa chọn bơm không chỉ dựa vào công suất. Cần xem xét đồng thời:
Một yếu tố thường bị bỏ qua là môi trường bên ngoài bơm.
Trong khu vực scrubber, hơi hóa chất có thể xuất hiện trong không khí và ảnh hưởng đến động cơ, khung bơm, bulong, dây điện hoặc các thiết bị kim loại xung quanh. Vì vậy cần lựa chọn giải pháp bảo vệ thiết bị phù hợp với điều kiện thực tế.
.jpg)
Bơm hóa chất trục đứng cũng có thể được sử dụng để tuần hoàn dung dịch qua bộ trao đổi nhiệt.
Sơ đồ cơ bản:
Bể chứa → Máy bơm → Bộ trao đổi nhiệt → Hệ thống sử dụng → Đường hồi → Bể
Ở ứng dụng này, một sai lầm phổ biến là chỉ tính chiều cao đường ống để xác định cột áp.
Thực tế, cột áp yêu cầu còn chịu ảnh hưởng bởi:
Đặc biệt, bộ trao đổi nhiệt có thể tạo ra tổn thất áp suất đáng kể.
Do đó, khi lựa chọn bơm cần tính đến tổng trở lực của hệ thống thay vì chỉ nhìn vào chiều cao hình học.
.jpg)
Trong ngành điện tử, máy bơm hóa chất có thể được sử dụng để tuần hoàn dung dịch trong các hệ thống:
Sơ đồ thường gặp:
Bể hóa chất → Bơm → Đường ống → Vòi phun → Bể hồi
Dung dịch được bơm từ bể đến các vòi phun hoặc khu vực xử lý, sau đó quay trở lại bể.
Đây là ứng dụng đòi hỏi phải lựa chọn bơm tương đối chính xác vì lưu lượng và áp suất tại vòi phun ảnh hưởng trực tiếp đến quá trình xử lý.
Trước khi lựa chọn, cần xác định:
Trong đó, vật liệu bơm phải tương thích với hóa chất thực tế để hạn chế nguy cơ ăn mòn và suy giảm tuổi thọ.
.jpg)
Một ứng dụng khác của bơm hóa chất là cấp dung dịch cho máy ép lọc khung bản.
Điểm đặc biệt của hệ thống này là trở lực có thể thay đổi trong quá trình lọc.
Khi lượng vật liệu được giữ lại trên các tấm lọc tăng lên, điều kiện áp suất của hệ thống cũng có thể thay đổi.
Vì vậy, không nên lựa chọn bơm đơn giản theo:
"Công suất động cơ càng lớn thì càng tốt."
Thay vào đó cần xem xét:
Điểm làm việc thực tế của bơm phải phù hợp với điều kiện vận hành của hệ thống.
.jpg)
Bản thân máy bơm chỉ là một phần của hệ thống. Đường ống được lắp đặt đúng hay sai cũng có thể ảnh hưởng đáng kể đến độ ổn định của bơm.
Đây là nguyên tắc quan trọng.
Không nên sử dụng thân máy bơm hoặc mặt bích của bơm làm điểm chịu lực cho hệ thống đường ống.
Đường hút và đường đẩy cần được bố trí giá đỡ phù hợp để hạn chế tải trọng truyền trực tiếp vào máy bơm.
Nếu đường ống tạo lực lớn lên thân bơm hoặc mặt bích, có thể phát sinh:
Đây là một trong những lỗi lắp đặt cần đặc biệt tránh tại công trường.
Hướng dẫn cách lắp máy bơm hóa chất trục đứng tại VIMEX

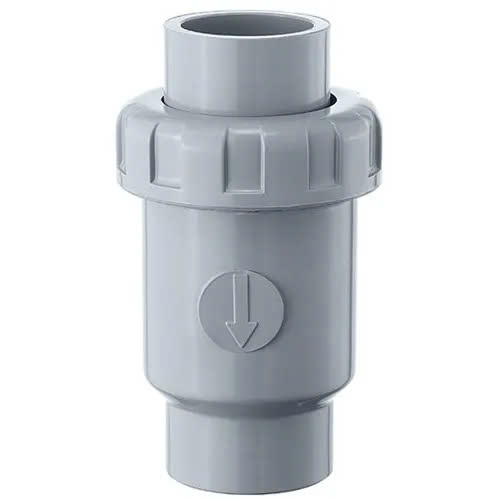

Không phải hệ thống nào cũng bắt buộc phải lắp van một chiều, nhưng trong những hệ thống có nguy cơ xuất hiện dòng chảy ngược hoặc áp suất ngược, cần xem xét bố trí van một chiều phù hợp.
Van một chiều có nhiệm vụ hạn chế chất lỏng chảy ngược về phía máy bơm khi bơm dừng hoặc khi điều kiện áp suất trong hệ thống thay đổi.
Đặc biệt cần xem xét khi:
Van phải được lắp đúng chiều dòng chảy.
Đồng thời, cần lựa chọn loại van phù hợp để không tạo thêm tổn thất không cần thiết cho hệ thống.
.jpg)
Điều này phụ thuộc vào đặc tính của chất lỏng và yêu cầu của hệ thống.
Nếu dung dịch tương đối sạch, việc sử dụng lưới lọc cần được xem xét dựa trên thiết kế và khuyến cáo của nhà sản xuất.
Nếu hóa chất chứa nhiều cặn, tạp chất hoặc vật thể có kích thước có khả năng ảnh hưởng đến bơm, có thể cần bố trí:
Mục đích là hạn chế tạp chất đi vào hệ thống gây:
Tuy nhiên, lưới lọc không phải càng nhỏ càng tốt.
Nếu mắt lưới quá nhỏ hoặc lưới bị bám cặn, tổn thất phía hút có thể tăng lên, ảnh hưởng đến khả năng cấp chất lỏng cho bơm.
Vì vậy, lưới lọc cần được lựa chọn phù hợp và vệ sinh định kỳ.
Máy bơm hóa chất không chỉ tiếp xúc với hóa chất thông qua phần thủy lực.
Trong nhà máy, hơi hóa chất trong không khí cũng có thể ảnh hưởng đến động cơ và các bộ phận kim loại.
Đối với khu vực có hơi hóa chất ăn mòn, cần đánh giá:
Nếu khu vực có yêu cầu đặc biệt như phòng nổ hoặc tiêu chuẩn an toàn riêng, cần cung cấp đầy đủ thông tin môi trường cho đơn vị tư vấn trước khi lựa chọn thiết bị.
Không nên lựa chọn máy bơm trước rồi mới kiểm tra điều kiện môi trường sau.
Sau khi hoàn thành lắp đặt, không nên khởi động bơm ngay mà cần kiểm tra tổng thể.
Checklist trước khi chạy máy
1. Kiểm tra vị trí lắp đặt
2. Kiểm tra bể hóa chất
3. Kiểm tra đường ống
4. Kiểm tra van và lưới lọc
5. Kiểm tra kết nối
6. Kiểm tra điện
7. Kiểm tra chiều quay
Kiểm tra chiều quay theo yêu cầu của nhà sản xuất và model bơm cụ thể trước khi đưa vào vận hành chính thức.
Sau khi khởi động, cần theo dõi:
Nếu xuất hiện bất thường, cần dừng thiết bị và kiểm tra nguyên nhân thay vì tiếp tục vận hành kéo dài.
Các lỗi thường gặp khi sử dụng máy bơm hóa chất và cách khắc phục
Để lựa chọn đúng model và phương án lắp đặt, không nên chỉ cung cấp yêu cầu:
"Cần một máy bơm công suất X kW."
Thông tin càng đầy đủ, việc lựa chọn bơm càng chính xác.
|
Thông tin |
Nội dung cần xác định |
|
Chất bơm |
Tên hóa chất/dung dịch |
|
Nồng độ |
% hóa chất |
|
Nhiệt độ |
°C |
|
Lưu lượng |
m³/h hoặc L/min |
|
Cột áp |
m |
|
Tạp chất |
Loại, kích thước, hàm lượng |
|
Bể chứa |
Kích thước, chiều sâu, mức chất lỏng |
|
Đường ống |
Chiều dài, đường kính, co, van |
|
Thiết bị sau bơm |
Lọc, trao đổi nhiệt, vòi phun, máy ép lọc... |
|
Môi trường |
Hơi hóa chất, nhiệt độ môi trường, yêu cầu đặc biệt |
Đặc biệt với bơm hóa chất, tên hóa chất và nồng độ là hai thông tin không nên bỏ qua.
Cùng một loại hóa chất nhưng khi nồng độ và nhiệt độ thay đổi, yêu cầu đối với vật liệu và điều kiện làm việc của bơm cũng có thể thay đổi.
Trong thực tế, nhiều sự cố không xuất phát từ việc chọn sai công suất mà đến từ thiết kế và lắp đặt hệ thống chưa phù hợp.
Lỗi 1: Chỉ chọn bơm theo công suất
Công suất không phải yếu tố duy nhất quyết định bơm có đáp ứng được hệ thống hay không.
Cần xác định lưu lượng, cột áp và điểm làm việc.
Lỗi 2: Không tính tổn thất đường ống
Co, van, bộ lọc, thiết bị trao đổi nhiệt và các thiết bị khác đều có thể tạo tổn thất áp suất.
Lỗi 3: Để đường ống chịu lực lên bơm
Đây là nguyên nhân có thể dẫn đến rung, lệch kết nối và rò rỉ.
Lỗi 4: Không kiểm tra mức hóa chất
Đặc biệt với bơm trục đứng lắp trực tiếp trên bể, cần xác định rõ các mức chất lỏng trong quá trình vận hành.
Lỗi 5: Chọn vật liệu bơm theo tên hóa chất mà bỏ qua nồng độ và nhiệt độ
Khả năng tương thích vật liệu cần được đánh giá theo điều kiện làm việc thực tế, không chỉ dựa vào tên hóa chất.
VIMEX tư vấn lựa chọn và lắp đặt máy bơm hóa chất trục đứng miễn phí
Lắp đặt máy bơm hóa chất trục đứng không nên áp dụng máy móc một sơ đồ cho mọi hệ thống.
Một phương án phù hợp cần được xem xét dựa trên toàn bộ điều kiện vận hành, bao gồm loại hóa chất, nồng độ, nhiệt độ, lưu lượng, cột áp, mức chất lỏng, kích thước bể, đường ống, thiết bị phía sau bơm và điều kiện môi trường.
Các phương án được đề cập trong bài viết là những cấu hình thường gặp trong thực tế như:
CÔNG TY TNHH VIMEX cung cấp và tư vấn giải pháp máy bơm hóa chất trục đứng dựa trên điều kiện vận hành thực tế của từng hệ thống.
Thay vì chỉ lựa chọn một chiếc máy bơm theo công suất, Vimex hướng tới việc xác định đúng loại bơm – đúng vật liệu – đúng điểm làm việc – đúng phương án lắp đặt.
