Hiện Tượng Xâm Thực Trong Máy Bơm: Nguyên Nhân, Tác Hại Và Cách Phòng Tránh Hiệu Quả

Xâm thực là một trong những sự cố phổ biến và nguy hiểm nhất đối với máy bơm công nghiệp, đặc biệt ở các hệ thống có chiều cao hút lớn hoặc thiết kế đường ống chưa tối ưu. Hiện tượng này không chỉ làm giảm lưu lượng, cột áp và hiệu suất làm việc của máy bơm mà còn gây hư hỏng nghiêm trọng cho cánh bơm, phớt cơ khí, vòng bi và nhiều chi tiết quan trọng khác. Việc hiểu rõ cơ chế hình thành, nguyên nhân và các biện pháp phòng tránh xâm thực sẽ giúp người vận hành nâng cao độ tin cậy của hệ thống, giảm chi phí bảo trì và kéo dài tuổi thọ thiết bị.

Xâm thực là gì?

Xâm thực (Cavitation) là hiện tượng hình thành, phát triển và sụp đổ đột ngột của các bọt khí bên trong chất lỏng khi áp suất tại một vị trí trong hệ thống giảm xuống thấp hơn áp suất hóa hơi của chất lỏng.

Trong máy bơm, hiện tượng này thường xảy ra tại cửa hút hoặc mắt cánh bơm. Khi các bọt khí di chuyển đến vùng áp suất cao hơn, chúng sẽ nổ vỡ trong thời gian cực ngắn, tạo ra các xung lực rất lớn tác động lên bề mặt kim loại. Quá trình này lặp đi lặp lại liên tục gây hư hỏng cánh bơm và các bộ phận bên trong máy.

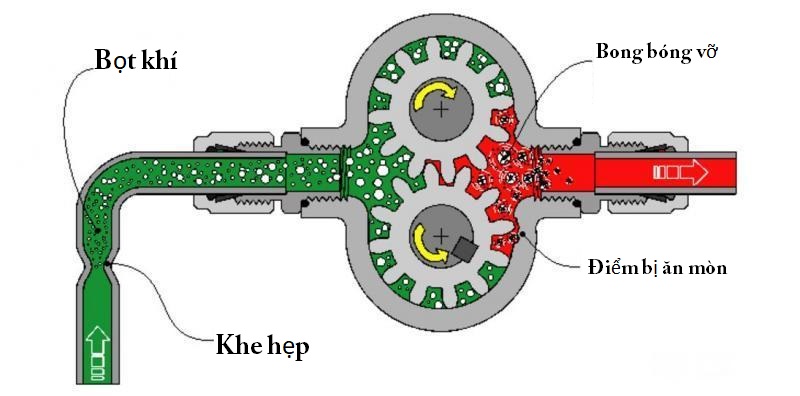

Quá trình hình thành hiện tượng xâm thực

Hiện tượng xâm thực diễn ra theo 3 giai đoạn chính:

Quá trình 1: Hình thành bọt khí

Khi chất lỏng chảy qua khu vực có áp suất thấp và vận tốc cao, áp suất cục bộ giảm xuống dưới áp suất hóa hơi của chất lỏng, tạo ra các bọt khí hoặc bọt hơi.

Quá trình 2: Di chuyển của bọt khí

Các bọt khí được dòng chất lỏng cuốn theo và di chuyển đến khu vực có áp suất cao hơn bên trong buồng bơm.

Quá trình 3: Sụp đổ của bọt khí

Khi gặp vùng áp suất cao, các bọt khí bị nén lại và vỡ đột ngột. Sự sụp đổ này tạo ra tia chất lỏng siêu tốc cùng áp lực cực lớn tác động trực tiếp lên bề mặt kim loại của cánh bơm.

Dấu hiệu nhận biết máy bơm bị xâm thực máy bơm

Người vận hành có thể nhận biết hiện tượng xâm thực trong hệ thống máy bơm công nghiệp thông qua các dấu hiệu sau:

• Máy bơm phát ra tiếng lạo xạo như sỏi hoặc cát va đập bên trong.
• Xuất hiện tiếng kêu lục cục bất thường.
• Thân bơm và đường ống rung mạnh.
• Lưu lượng bơm giảm đột ngột.
• Áp lực đầu ra không ổn định.
• Động cơ làm việc nặng hơn bình thường.

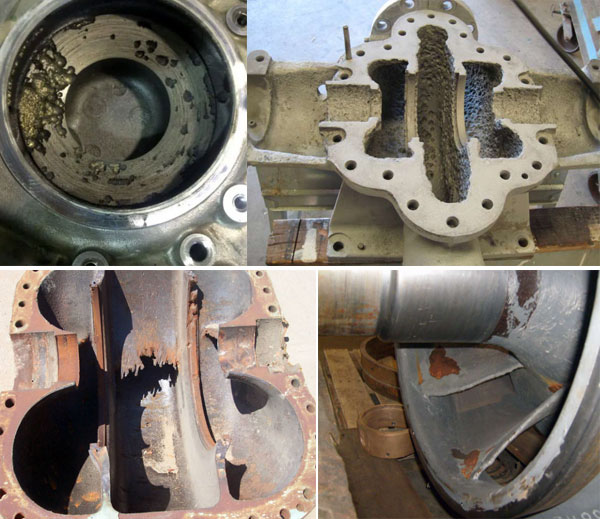

• Cánh bơm xuất hiện các vết rỗ, ăn mòn hoặc thủng sau thời gian sử dụng.

Nguyên nhân gây xâm thực trong máy bơm công nghiệp

Có rất nhiều nguyên nhân có thể gây ra hiện tượng xâm thực trong hệ thống máy bơm công nghiệp tuy nhiên chủ yếu là do chọn sai bơm và sử dụng máy bơm sai cách, dưới đây là các nguyên nhân cụ thể có thể gây ra hiện tượng xâm thực bơm mà người sử dụng nên biết.

1. Do Chiều cao hút quá lớn

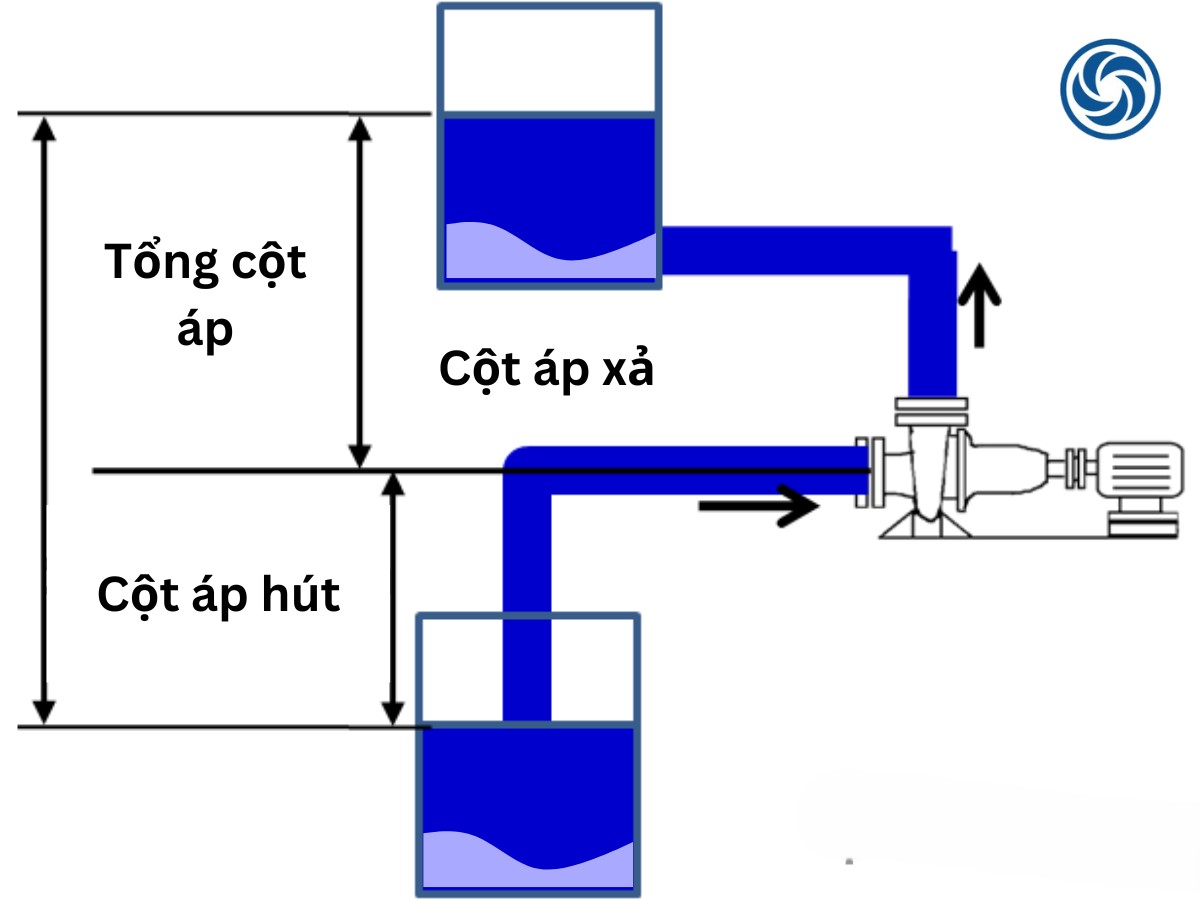

Khi máy bơm đặt quá cao so với mực chất lỏng, áp suất tại cửa hút giảm mạnh làm tăng nguy cơ hình thành bọt khí.

2. Do Đường ống hút quá nhỏ

Đường kính ống hút nhỏ làm tăng vận tốc dòng chảy, gây sụt áp và dẫn đến xâm thực.

3. Do Đường ống hút quá dài

Đường ống dài làm gia tăng tổn thất áp suất trên đường hút khiến áp suất tại cửa hút không đủ.

4. Do Quá nhiều phụ kiện trên đường hút

Các cút 90 độ, van, tê, lọc hoặc zắc co làm tăng tổn hao áp suất và tạo điều kiện phát sinh xâm thực.

5. Tắc nghẽn đường hút

Lưới lọc bẩn, van hút mở không hết hoặc đường ống bị cặn bám làm giảm lưu lượng chất lỏng vào bơm.

6. Nhiệt độ chất lỏng quá cao

Nhiệt độ càng cao thì áp suất hóa hơi càng lớn, chất lỏng càng dễ tạo bọt hơi.

7. Máy bơm làm việc sai điểm thiết kế

Bơm vận hành quá xa điểm hiệu suất tối ưu (BEP) thường tạo ra các vùng áp suất thấp cục bộ bên trong buồng bơm.

8. Không đủ NPSH

Khi NPSH thực tế của hệ thống thấp hơn NPSH yêu cầu của máy bơm, hiện tượng xâm thực rất dễ xảy ra.

Tác hại của xâm thực máy bơm công nghiệp

Hiện tượng xâm thực gây ra hậu quả rất lớn và tổn thất nặng nề cho các hệ thống máy bơm công nghiệp đặc biệt trong các dây chuyền lớn hoạt động liên tục và không được bảo dưỡng kiểm tra thường xuyên.

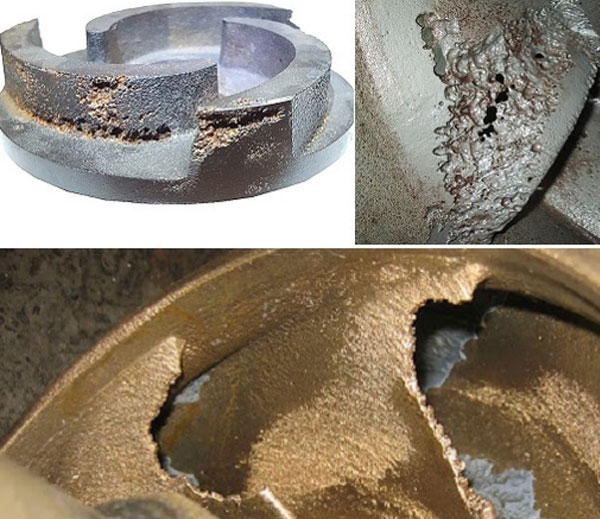

1. Làm rỗ và ăn mòn cánh bơm

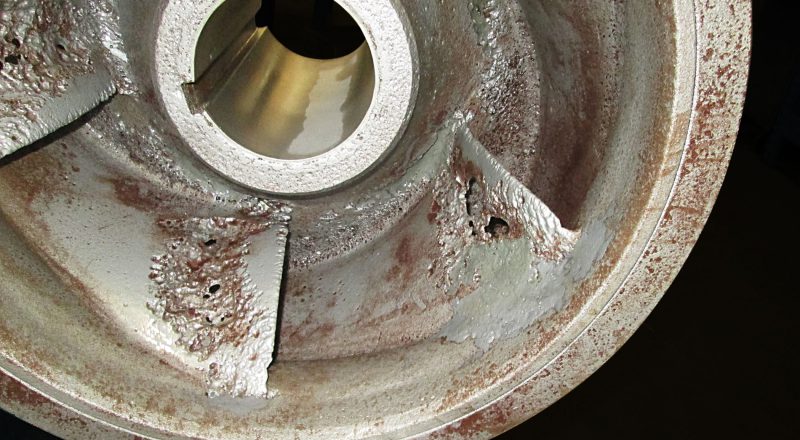

Các bọt khí liên tục nổ vỡ làm bề mặt kim loại bị ăn mòn, xuất hiện các lỗ rỗ giống tổ ong.

2. Gây rung động và tiếng ồn

Xâm thực tạo ra các xung lực liên tục khiến toàn bộ hệ thống rung lắc và phát sinh tiếng ồn lớn.

3. Giảm hiệu suất bơm

Sự xuất hiện của bọt khí làm giảm khả năng vận chuyển chất lỏng, khiến lưu lượng và cột áp giảm đáng kể.

4. Hư hỏng phớt cơ khí

Rung động kéo dài làm giảm tuổi thọ phớt chặn nước và tăng nguy cơ rò rỉ.

5. Hư hỏng vòng bi và trục bơm

Các dao động liên tục tác động lên ổ bi và trục làm tăng tốc độ mài mòn cơ khí.

6. Tăng chi phí vận hành

Máy bơm hoạt động kém hiệu quả dẫn đến tiêu hao điện năng và phát sinh nhiều chi phí sửa chữa.

Biện pháp phòng tránh hiện tượng xâm thực máy bơm

• Đặt máy bơm càng gần nguồn chất lỏng càng tốt.
• Giảm chiều cao hút xuống mức thấp nhất có thể.
• Sử dụng đường ống hút có đường kính lớn hơn hoặc bằng cửa hút của bơm, lớn hơn hoặc tối thiểu bằng đường kính ống xả của bơm.
• Hạn chế tối đa các cút vuông và phụ kiện trên đường hút.
• Vệ sinh lưới lọc và đường ống định kỳ.
• Đảm bảo van hút luôn mở hoàn toàn.
• Lựa chọn máy bơm phù hợp với lưu lượng và cột áp yêu cầu.
• Kiểm tra chỉ số NPSH trước khi lắp đặt hệ thống.
• Không vận hành máy bơm vượt quá điểm làm việc thiết kế.

Cách khắc phục khi xảy ra xâm thực máy bơm

• Giảm lưu lượng vận hành nếu bơm đang làm việc quá tải.
• Hạ thấp vị trí lắp đặt máy bơm.
• Thay thế đường ống hút có đường kính lớn hơn.
• Loại bỏ các phụ kiện không cần thiết trên đường hút.
• Kiểm tra và vệ sinh lưới lọc.
• Kiểm tra mực chất lỏng trong bể chứa.
• Điều chỉnh lại hệ thống để đảm bảo NPSHa lớn hơn NPSHr.
• Thay thế cánh bơm hoặc các chi tiết đã bị hư hỏng do xâm thực.
• Đặc biệt cần lựa chọn máy bơm đúng cách nhất hoặc nhờ đến các chuyên gia, những người có kinh nghiệm lâu năm trong lĩnh vực máy bơm công nghiệp để được tư vấn lựa chọn máy bơm đáp ứng nhu cầu thực tế, hạn chế sự cố xâm thực nhưng vẫn đảm bảo tiết kiệm chi phí.

Những lưu ý quan trọng khi tư vấn máy bơm cho khách hàng

Phần này dành riêng cho những ai mới vào nghề bơm, những ai chưa có nhiều kinh nghiệm tư vấn cho khách về máy bơm công nghiệp và hiện tượng xâm thực máy bơm.

Khi tư vấn lựa chọn máy bơm, kỹ thuật viên cần đặc biệt lưu ý:

• Xác định chính xác chiều cao hút thực tế.
• Tính toán đầy đủ tổn hao đường ống và phụ kiện.
• Kiểm tra chiều dài và đường kính đường hút.
• Xác định nhiệt độ chất lỏng cần bơm.
• Tính toán NPSH của hệ thống.
• Không lựa chọn bơm chỉ dựa trên lưu lượng và cột áp danh nghĩa.
• Ưu tiên các dòng bơm có khả năng chống xâm thực tốt đối với hệ thống hút sâu hoặc chất lỏng nhiệt độ cao.
• Lưu ý đến vật liệu bơm, vị trí đặt bơm, kể cả nhiệt độ môi trường

Hỗ trợ kỹ thuật từ Vimex

Với hơn 15 năm kinh nghiệm trong lĩnh vực máy bơm công nghiệp, đội ngũ kỹ thuật Vimex luôn sẵn sàng hỗ trợ khách hàng khảo sát hệ thống, tính toán tổn hao đường ống, xác định NPSH, lựa chọn máy bơm phù hợp và xử lý các sự cố xâm thực. Chúng tôi tư vấn kỹ thuật hoàn toàn miễn phí, giúp khách hàng lựa chọn đúng thiết bị ngay từ đầu, hạn chế tối đa các rủi ro vận hành và nâng cao tuổi thọ hệ thống bơm.

Xâm thực là một trong những nguyên nhân hàng đầu gây hư hỏng máy bơm công nghiệp. Hiện tượng này không chỉ làm giảm lưu lượng, cột áp mà còn gây ăn mòn cánh bơm, hư hỏng phớt, vòng bi và làm giảm tuổi thọ thiết bị. Việc hiểu rõ nguyên nhân, dấu hiệu nhận biết và áp dụng các biện pháp phòng tránh phù hợp sẽ giúp hệ thống vận hành ổn định, tiết kiệm chi phí bảo trì và nâng cao hiệu quả sử dụng máy bơm.
