Trong quá trình thiết kế và lựa chọn máy bơm công nghiệp, nhiều người thường chỉ quan tâm đến lưu lượng và cột áp mà bỏ qua yếu tố tổn hao đường ống. Trên thực tế, tổn hao đường ống có ảnh hưởng trực tiếp đến khả năng vận hành của hệ thống, quyết định lưu lượng thực tế tại điểm sử dụng và hiệu suất làm việc của máy bơm. Việc tính toán chính xác tổn hao đường ống sẽ giúp lựa chọn máy bơm phù hợp, hạn chế tình trạng thiếu lưu lượng, quá tải hoặc phát sinh các sự cố trong quá trình vận hành.
Dưới đây là chi tiết công thức tính, cách tính tổn hao đường ống cũng như những lưu ý, những hiểu lầm thường gặp về tổn hao đường ống mà chuyên gia kỹ thuật hơn 15 năm của Vimex tổng hợp và chia sẻ, mời quý khách hàng tham khảo.
Tổng chiều dài quy đổi gồm:
X = Chiều dài ống thực tế + Chiều dài quy đổi của phụ kiện
Trong đó:
|
Phụ kiện |
Quy đổi tương đương |
|
Cút 90° |
5m ống |
|
Van khóa |
5m ống |
|
Zắc co |
5m ống |
|
Van kiểm tra |
10m ống |
|
Van đáy (lụp bê) |
15m ống |
Hệ số quy đổi là tương đối, có thể áp dụng trong hầu hết các trường hợp.
Công thức sử dụng:
H tổn hao = Ko × Kvl × X / 100
Trong đó:
Ví dụ:
Hệ số tổn hao theo đường kính ống tra theo bảng tài liệu, liên hệ chúng tôi để được cung cấp miễn phí hoặc hỗ trợ tra.

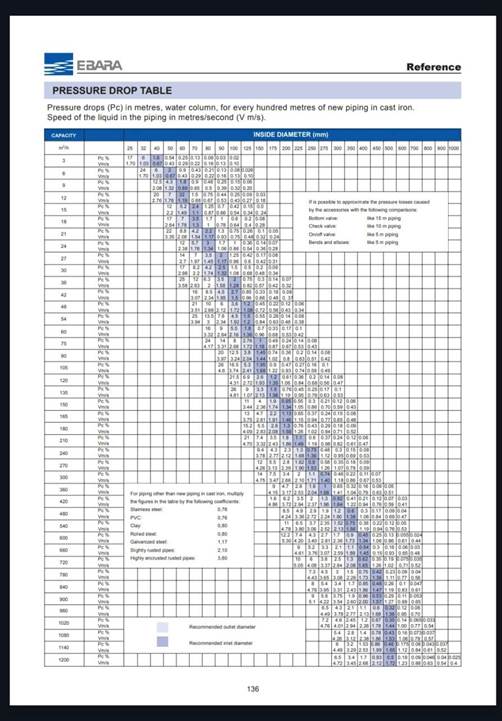

Lưu ý: Hệ số K0 sẽ phụ thuộc vào từng loại bơm khác nhau, thường sẽ có bảng tra, dưới đây là ví dụ bảng tra hệ số K0 của thương hiệu máy bơm nước Ebara.
Ví dụ: Chúng ta sẽ làm ví dụ theo thông số trên hình ảnh bên trên để dễ hình dung
Tổng:
Xh = 4 + 25 + 10 = 39m
Tổn hao hút:
Hthh = 5,2 × 0,76 × 39 /100
Hthh = 1,6m
Chiều cao hút thực:
H hút = 1,5 + 1,6 = 3,1m
Ví dụ:
Tổng:
Xd = 15 + 50 + 10 = 75m
Tổn hao đẩy:
Hthd = 12 × 0,76 × 75 /100
Hthd = 6,8m
Chiều cao đẩy thực:
H đẩy = 3,3 + 6,8 = 10,1m
Lưu ý: Thông thường có thể ước chừng 10m xa = 1 mét cao
Công thức:
H bơm = H hút + H đẩy
Ví dụ:
H bơm = 3,1 + 10,2 = 13,3m
Sau đó đối chiếu với đường đặc tính của bơm để xác định lưu lượng thực tế.

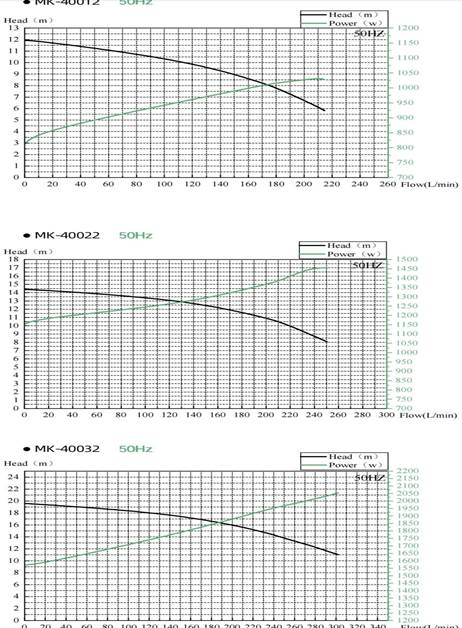

Ví dụ về đường đặc tính của dòng bơm hóa chất Meibao do Vimex cung cấp chính hãng
Tính toán tổn hao đường ống là bước quan trọng trong thiết kế và vận hành hệ thống máy bơm. Các yếu tố như chiều dài đường ống, đường kính ống, vật liệu đường ống và số lượng phụ kiện đều làm gia tăng cột áp tổn thất của hệ thống. Khi xác định chính xác các giá trị này, người dùng có thể lựa chọn máy bơm phù hợp với điều kiện thực tế, đảm bảo lưu lượng và áp lực yêu cầu, đồng thời nâng cao hiệu quả vận hành và kéo dài tuổi thọ thiết bị. Đối với các hệ thống bơm công nghiệp phức tạp, nên tham khảo ý kiến của đơn vị kỹ thuật có kinh nghiệm để đạt được phương án tối ưu nhất.
Với hơn 15 năm kinh nghiệm trong lĩnh vực máy bơm công nghiệp, động cơ điện và hệ thống xử lý chất lỏng, Công ty TNHH Vimex sở hữu đội ngũ kỹ sư, kỹ thuật viên có chuyên môn cao, giàu kinh nghiệm thực tế. Chúng tôi sẵn sàng hỗ trợ khách hàng tư vấn lựa chọn thiết bị, tính toán cột áp, lưu lượng, tổn hao đường ống, cũng như hướng dẫn lắp đặt, vận hành và xử lý các sự cố kỹ thuật phát sinh trong quá trình sử dụng.
Đặc biệt, Vimex hỗ trợ tư vấn kỹ thuật hoàn toàn miễn phí, giúp khách hàng nhanh chóng xác định nguyên nhân các lỗi như máy bơm không lên nước, xâm thực, động cơ bị om, quá nhiệt, rung lắc, mất pha hoặc giảm hiệu suất vận hành. Với phương châm đồng hành cùng khách hàng trước, trong và sau bán hàng, Vimex cam kết mang đến giải pháp kỹ thuật tối ưu, giúp hệ thống hoạt động ổn định, bền bỉ và tiết kiệm chi phí vận hành.
