Cách đấu phao điện máy bơm 3 pha an toàn và đúng kỹ thuật

Việc đấu phao điện cho máy bơm 3 pha là thao tác quan trọng giúp hệ thống bơm hoạt động tự động, tránh tràn nước hoặc cháy bơm khi cạn. Nếu đấu sai, không chỉ ảnh hưởng đến hiệu suất mà còn gây nguy hiểm cho người vận hành. Bài viết dưới đây sẽ hướng dẫn chi tiết cách đấu phao điện máy bơm 3 pha đúng kỹ thuật, an toàn và hiệu quả của chuyên gia VIMEX

Phao điện là gì? Vai trò trong hệ thống máy bơm 3 pha

Phao điện (phao tự ngắt) là thiết bị cảm biến mực nước, có nhiệm vụ điều khiển bật/tắt máy bơm tự động theo mức nước trong bể chứa hoặc giếng.

Khi mực nước cao đến giới hạn, phao điện ngắt nguồn, dừng bơm để tránh tràn.
Khi mực nước hạ thấp, phao sẽ đóng mạch, kích hoạt máy bơm chạy để bơm nước vào.

➡️ Với máy bơm 3 pha công suất lớn, việc dùng phao điện giúp:

• Tự động hóa vận hành, tiết kiệm nhân công;
• Tránh hiện tượng chạy khan gây cháy bơm;
• Bảo vệ hệ thống điện và tăng tuổi thọ máy bơm.

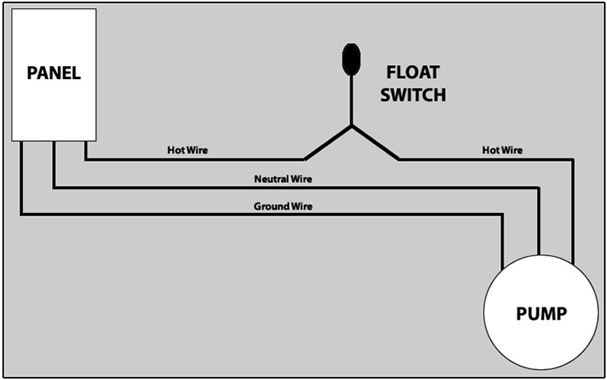

Nguyên lý hoạt động của phao điện theo mực nước

Nguyên lý hoạt động của phao điện trong hệ thống 3 pha

Phao điện hoạt động như một công tắc đóng/mở mạch điện điều khiển máy bơm. Khi đấu với máy bơm 3 pha, phao thường được kết nối gián tiếp qua contactor (khởi động từ) để đảm bảo an toàn và chịu tải cao.

Sơ đồ nguyên lý cơ bản:

• Phao điện → cấp tín hiệu cho cuộn hút của contactor.
• Contactor → đóng/ngắt nguồn điện 3 pha cấp cho máy bơm.
• Khi phao nổi (mực nước cao): contactor mở → máy bơm ngừng.
• Khi phao hạ (mực nước thấp): contactor đóng → máy bơm chạy.

Xem Thêm: Cách đấu dây motor 3 pha 380V: Hướng dẫn chi tiết và dễ hiểu

Chuẩn bị trước khi đấu phao điện máy bơm 3 pha

Trước khi thực hiện, cần chuẩn bị đầy đủ dụng cụ và thiết bị an toàn:

• Phao điện loại chịu tải hoặc phao tín hiệu (tùy ứng dụng).
• Contactor, rơ-le nhiệt (bảo vệ motor 3 pha).
• Dây điện chịu nhiệt, bút thử điện, tua vít, băng keo cách điện.
• Đồng hồ đo điện áp (nếu có).

🔌 Lưu ý:
Luôn ngắt nguồn điện trước khi đấu nối. Đảm bảo dây dẫn, cầu dao và thiết bị đều đạt tiêu chuẩn chống nước, chống rò rỉ điện.

Có thể bạn muốn biết: Máy bơm nước 3 pha công suất lớn – Cấu tạo và nguyên lý hoạt động

Hướng dẫn chi tiết cách đấu phao điện máy bơm 3 pha

Bước 1: Xác định đầu vào – đầu ra của phao điện

Trên phao điện có 3 dây: COM, NC, NO

• COM: dây chung
• NC (Normally Closed): mạch đóng khi nước thấp
• NO (Normally Open): mạch mở khi nước cao

👉 Với máy bơm cấp nước: thường dùng tiếp điểm NC để khi nước cạn – bơm chạy, nước đầy – bơm ngắt.

Bước 2: Đấu phao điện với contactor

• Dây COM và NC của phao điện nối vào cuộn hút contactor (A1 và A2).
• Khi phao ở mức thấp, mạch kín → contactor đóng → bơm chạy.
• Khi phao nổi lên, mạch hở → contactor ngắt → bơm dừng.

🧩 Gợi ý sơ đồ:

Nguồn 3 pha → Cầu dao → Contactor → Máy bơm

                         ↑

                    Phao điện điều khiển cuộn hút contactor

Bước 3: Kiểm tra và chạy thử

• Sau khi đấu xong, kiểm tra kỹ các mối nối, siết chặt đầu dây.
• Cắm điện và thử nâng/hạ phao để quan sát hoạt động của bơm.
• Nếu bơm chạy ngược logic (bơm chạy khi nước đầy), chỉ cần đổi lại vị trí NO – NC.

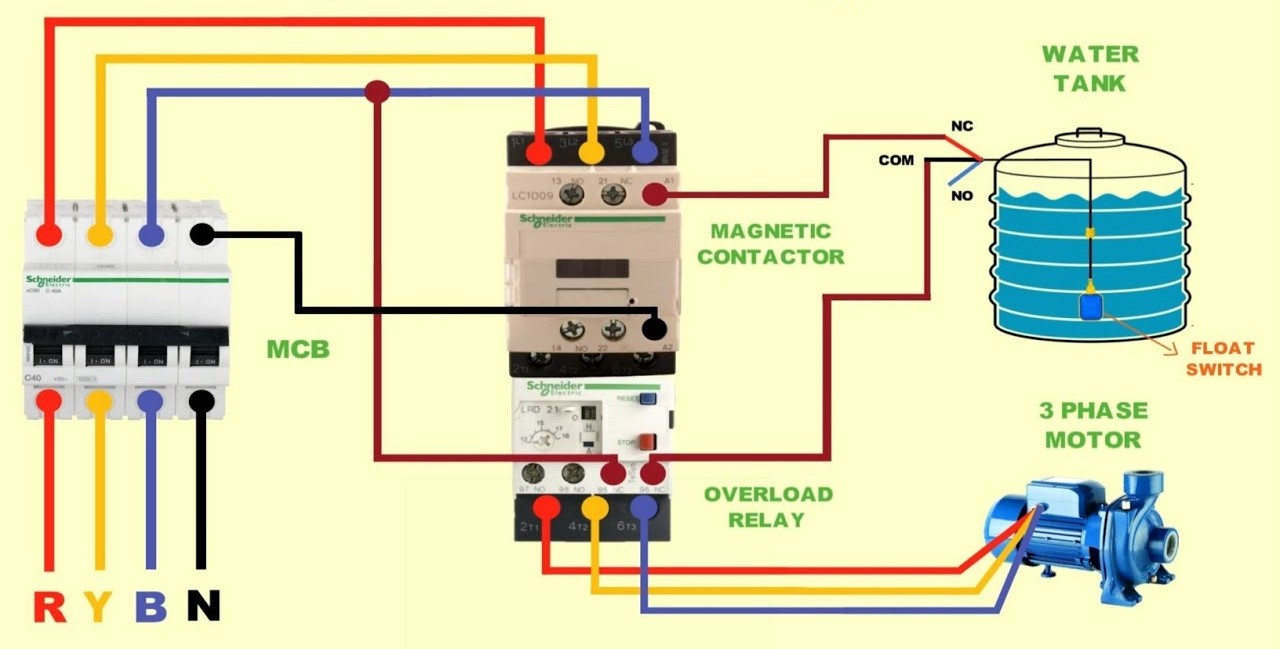

Đấu phao điện qua contactor điều khiển máy bơm an toàn

Cách lắp 2 phao điện vào 1 máy bơm đơn giản, an toàn

• Chuẩn bị: 2 phao điện (phao bể trên A1–A2 thường hở, phao bể ngầm B1–B2 thường đóng), máy bơm, rơ le trung gian, nguồn 220V.
• Nguyên lý: Khi bể trên hết nước và bể ngầm còn nước, cả hai phao đóng → máy bơm hoạt động. Khi bể trên đầy hoặc bể ngầm cạn, một phao ngắt → máy bơm dừng.
• Cách đấu nối: Đưa nguồn điện 220V qua rơ le → nối tiếp qua 2 phao điện → cấp cho máy bơm. Khi cả hai phao đóng, rơ le cấp điện; khi một phao ngắt, rơ le ngắt, máy bơm tắt.
• Lưu ý: Ngắt điện trước khi thao tác, dùng dây dẫn chống ẩm, cố định phao chắc chắn và nên dùng rơ le để bảo vệ tiếp điểm.

👉 Lắp 2 phao điện giúp máy bơm vận hành tự động, chống tràn, chống cháy bơm, an toàn và tiết kiệm điện.

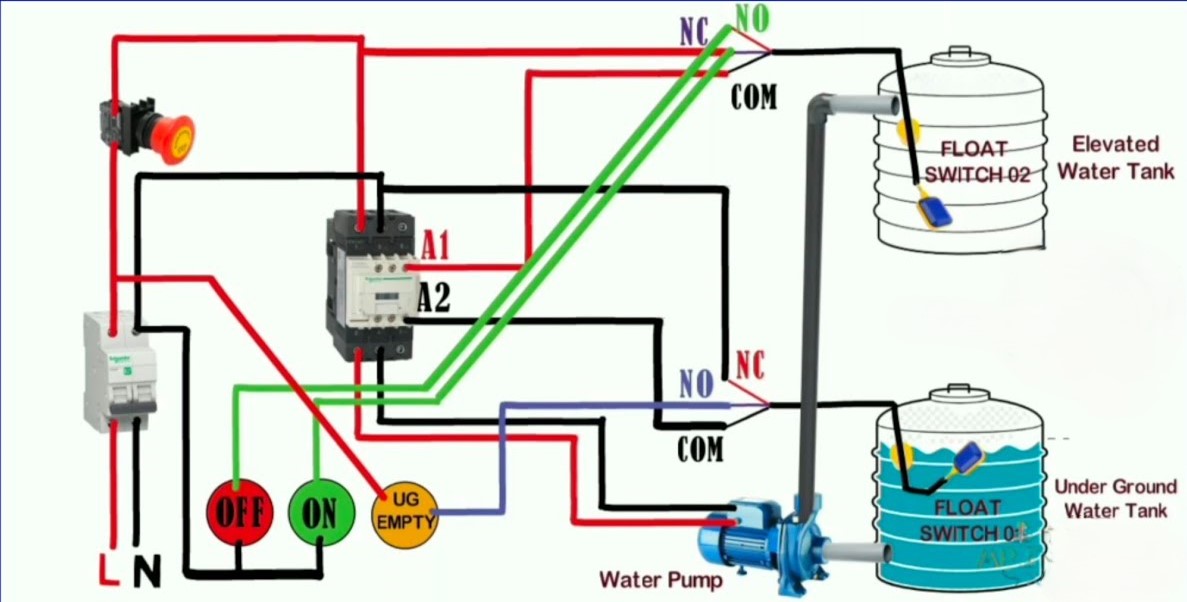

Lắp 2 phao điện cho bể ngầm và bể chứa

Cách đấu phao điện 1 pha đơn giản:

• Nối 1 dây nguồn vào chân A1 (chống tràn) hoặc B1 (chống cạn) của phao.
• Dây còn lại A2/B2 nối vào 1 dây của bơm.
• Dây nguồn còn lại đấu trực tiếp vào dây còn lại của bơm.
  👉 Khi nước đạt mức quy định, phao sẽ tự ngắt hoặc tự cấp điện cho bơm hoạt động.

Phao Điện 3m Giải Pháp Tự Động Cho Mọi Gia Đình Hàng Sẵn

Phao cơ và phao điện khác nhau như thế nào?

Phao cơ và phao điện đều có nhiệm vụ kiểm soát mực nước trong bồn chứa, nhưng nguyên lý hoạt động của hai loại này hoàn toàn khác nhau.

Nguyên lý hoạt động của phao cơ chống tràn

• Không dùng điện, hoạt động dựa vào mực nước tăng giảm tự nhiên.
• Khi mực nước hạ xuống, phao cơ tự mở van cấp nước để nước chảy vào bồn.
• Khi bồn đầy nước, phao tự đóng van lại, ngừng cấp nước.
  👉 Ưu điểm: Đơn giản, an toàn, không lo rò điện.

Nguyên lý hoạt động của phao điện chống tràn tự động

• Hoạt động dựa trên dòng điện điều khiển máy bơm.
• Khi bồn hết nước, phao điện tự đóng mạch, kích hoạt máy bơm hút nước từ giếng hoặc nguồn cấp.
• Khi bồn đầy, phao tự ngắt điện, tắt máy bơm, tránh tràn nước và tiết kiệm điện.
  👉 Ưu điểm: Hoạt động tự động hoàn toàn, bảo vệ máy bơm, tránh chập cháy.

➡️ Tóm lại:

• Phao cơ phù hợp cho bể nước dân dụng nhỏ, cần sự đơn giản.
• Phao điện phù hợp cho hệ thống bơm tự động, đặc biệt là máy bơm 3 pha hoặc giếng khoan.

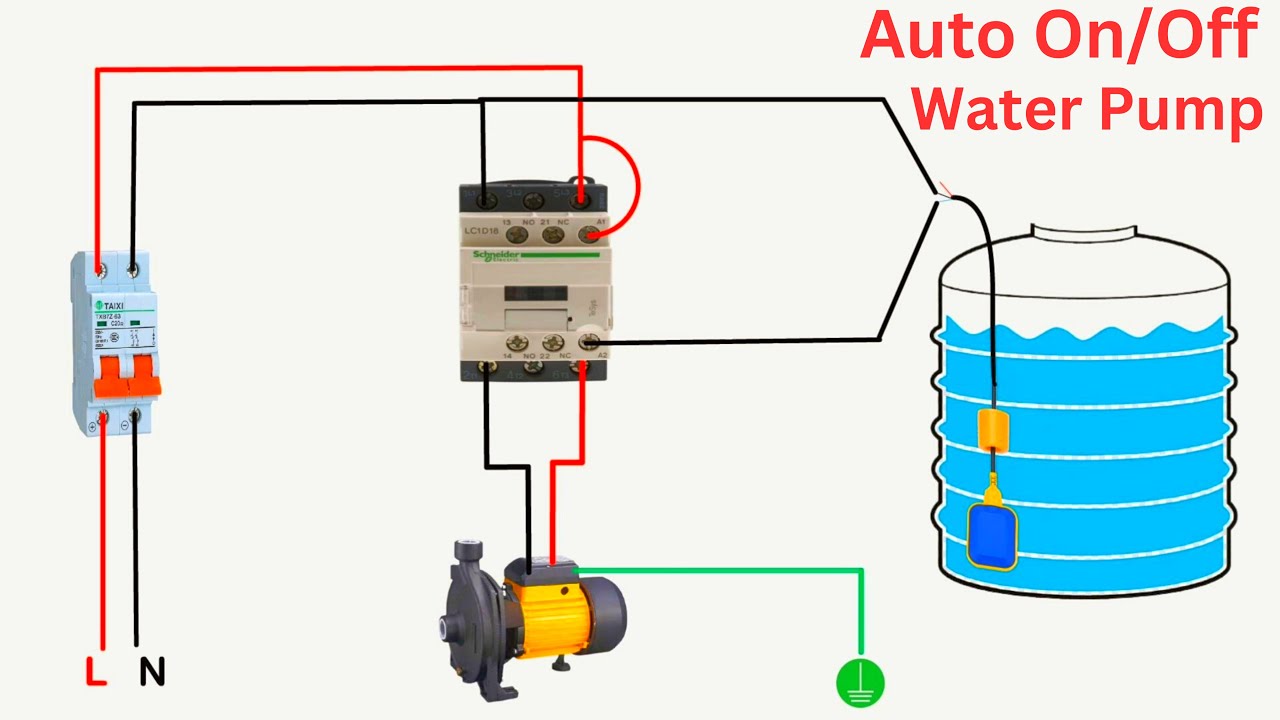

Phao điện tự động bật/tắt máy bơm theo mực nước

Lưu ý an toàn khi đấu phao điện máy bơm 3 pha

• Không đấu phao trực tiếp vào dây nguồn 3 pha vì dòng điện lớn dễ làm hỏng phao.
• Luôn dùng contactor hoặc rơ-le trung gian để bảo vệ phao.
• Dây dẫn phải dùng loại chống ẩm, chống nước, đặt trong ống bảo vệ.
• Kiểm tra định kỳ hoạt động của phao để tránh kẹt phao, mạch bị oxi hóa.

Nguyên tắc lắp đặt phao điện an toàn và hiệu quả

Phao điện là thiết bị điều khiển tự động bật/tắt máy bơm nước dựa theo mực nước trong bể chứa, giúp tiết kiệm thời gian, điện năng và đảm bảo an toàn cho hệ thống bơm. Để phao điện hoạt động ổn định, bạn cần tuân thủ đúng nguyên tắc lắp đặt phao điện an toàn và hiệu quả sau:

• Phao điện hoạt động như công tắc tự động: Khi bể cạn nước, quả phao rơi xuống kéo công tắc đóng mạch điện, kích hoạt máy bơm. Khi bể đầy, phao nổi lên, dây phao trùng lại và công tắc tự động ngắt điện, dừng máy bơm.
• Lợi ích khi lắp phao điện tự động: Giúp người dùng không cần canh máy bơm thủ công, tránh quên tắt gây tràn nước, hao điện hoặc cháy bơm. Hệ thống hoạt động hoàn toàn tự động, phù hợp cho cả gia đình và hệ thống cấp nước công nghiệp.
• Kết hợp phao điện với rơ le bảo vệ: Rơ le giúp ngắt nguồn an toàn, giảm tải cho tiếp điểm phao và kéo dài tuổi thọ thiết bị.

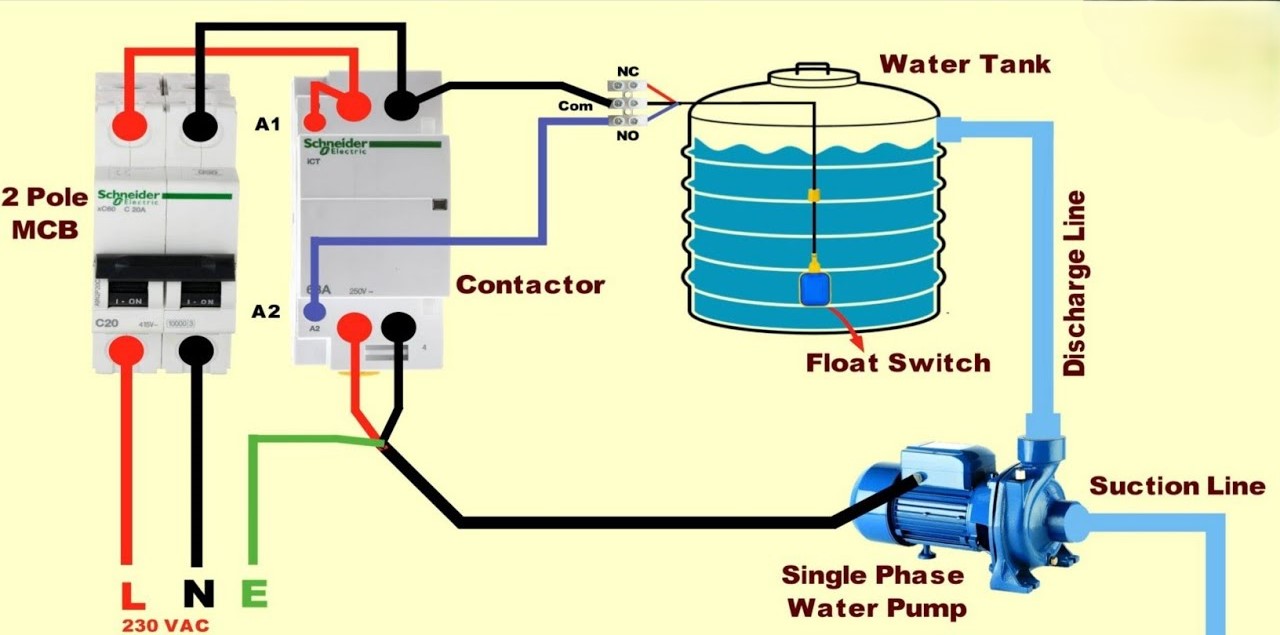

Mô hình thực tế phao điện kết hợp rơ le bảo vệ

Khi nào nên dùng phao cơ và khi nào dùng phao điện chống tràn?

• Phao cơ: Phù hợp khi dùng nước trực tiếp từ thủy cục (nước máy). Khi bồn đầy, phao cơ tự ngắt nguồn nước; khi bồn cạn, phao tự mở để nước vào. Loại này đơn giản, không cần điện.
• Phao điện chống tràn: Thích hợp khi dùng máy bơm hút nước từ giếng hoặc bể ngầm. Phao tự điều khiển bật/tắt máy bơm theo mực nước, ngăn cháy bơm, chống tràn hiệu quả.

Khi nào nên dùng kết hợp cả phao cơ và phao điện?

Trong một số trường hợp, nên dùng đồng thời phao cơ và phao điện để đạt hiệu quả tối ưu. Ví dụ, khi nguồn nước máy về mạnh vào ban đêm dễ gây tràn bồn, phao điện có thể đã ngắt máy bơm nhưng nước vẫn dâng lên. Lúc này, phao cơ sẽ tự động đóng van, ngăn nước tràn ra ngoài.

Việc đấu phao điện cho máy bơm 3 pha đúng cách giúp hệ thống vận hành an toàn, tiết kiệm và tự động hơn.
